供應全球優質的滑動承載延伸系統

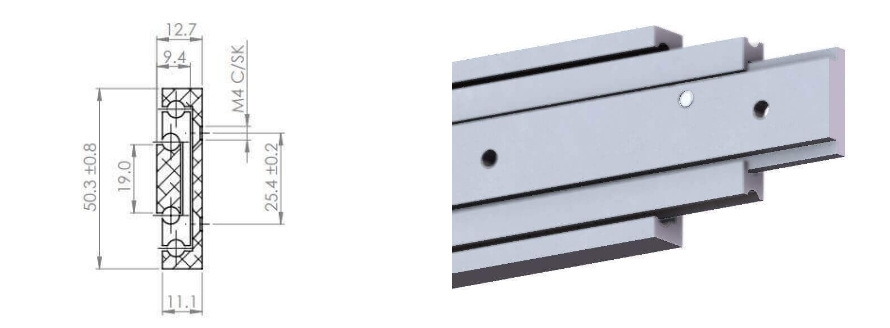

4014.130QD（47-54kg）
| 安裝間隙: | 12.7mm |
| 高度: | 50.3mm |
| 閉合長度: | 254-711mm |
| 延展長度: | 229-686mm |
| 最大載重: | 47-54 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | 7N01 T5 鋁合金(陽極處理) |
| 抗震動性: | 7 |

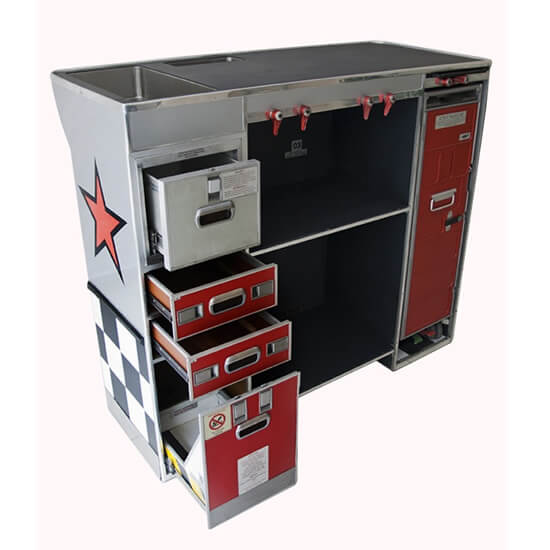

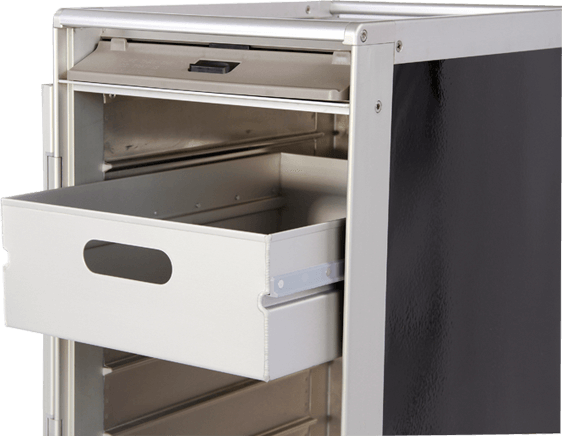

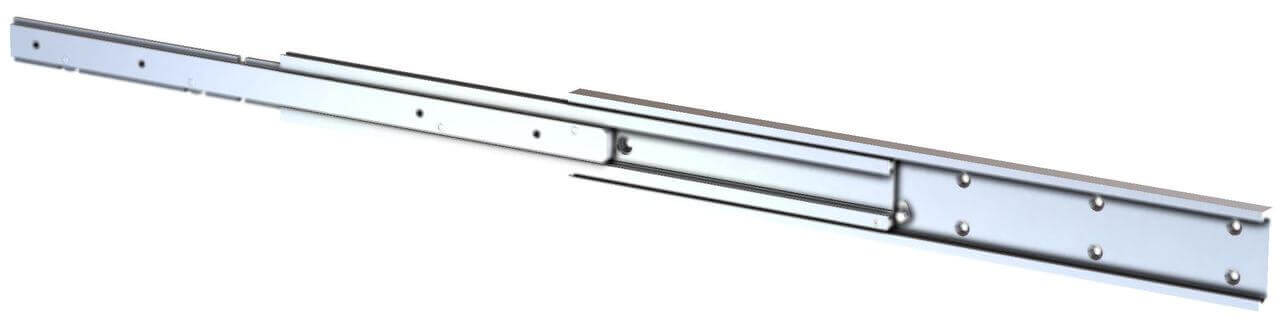

Aero BB 130QD是一款輕型、全行程延展伸縮滑軌(每對47-54公斤)，主要設計用于需要較薄規格的國防和航空太空應用。在559mm的情況下，一對的承載力為54公斤，行程為533mm，非常適合用于電子、航空、船用機架、軍用機柜。

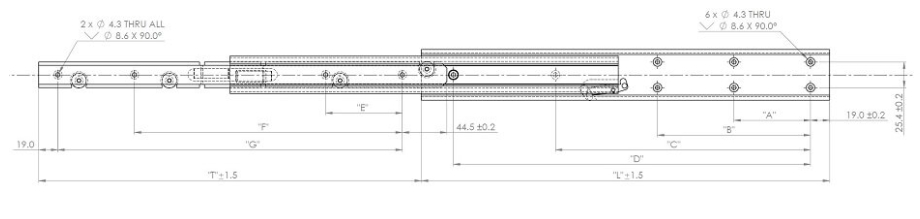

130QD具有展出鎖定和內軌可分離功能，使抽屜可以從柜體中拆卸進行維護。這些滑軌被設計為左右兩側的配對。在完全延展時，鎖定自動啟動，同時按下位于中軌前部的彈片內軌梁就會分離，受惠于密封的滾輪軸承，內軌可以輕松重新組裝回到已鎖定的其他軌道中。如需斷開鎖定，只需按下另一個彈片并推關。隨著滑軌的閉合，后方的鎖定也會解除。如下圖所示(左側滑軌)。

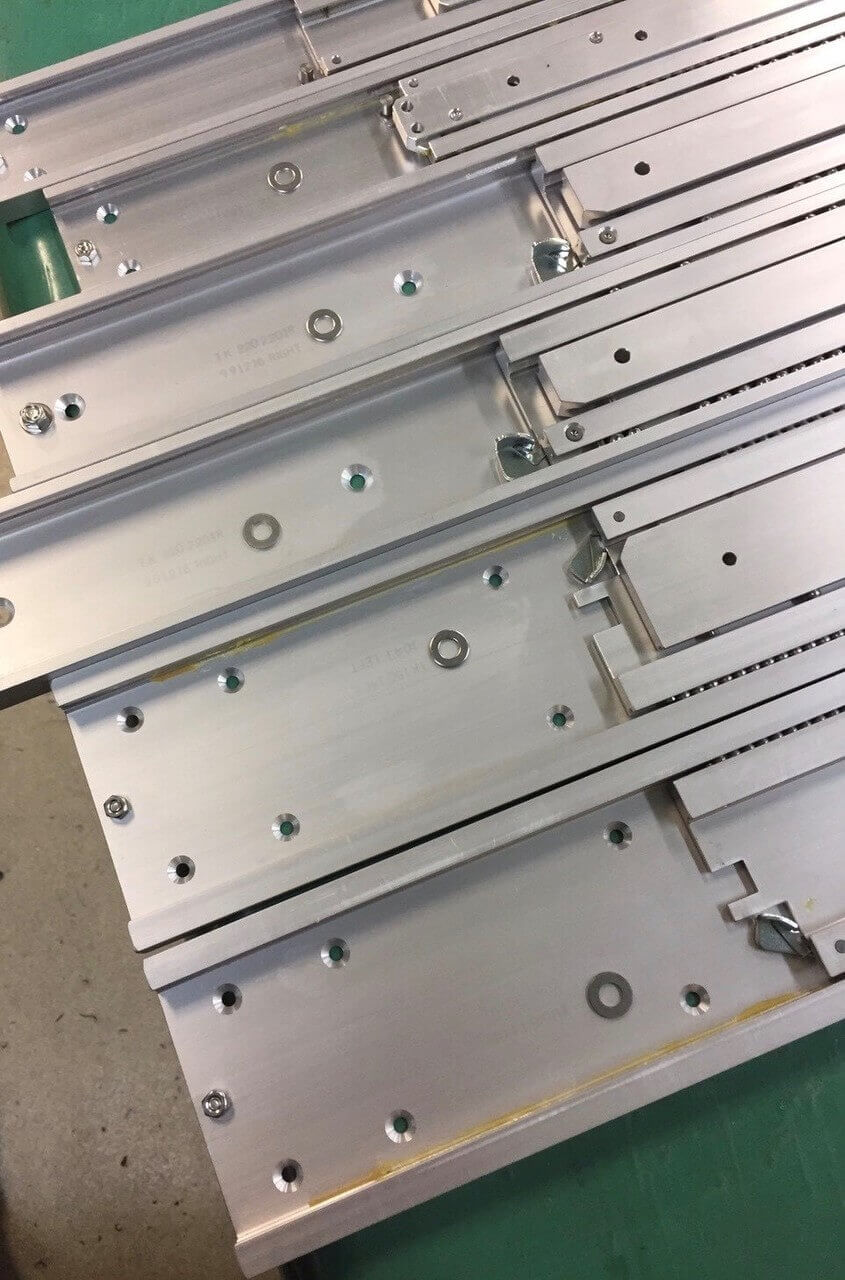

利用高質量的零件，這些滑軌具有完整的鋼珠和密封的滾輪運動。設計輕薄而緊湊，具有一系列功能，包括展出鎖定、可分離軌道，或兩者的結合。同系列的較大規格樣式具備獨特的順序延展功能，提供更穩定和更高的負載力。
這些滑軌是由汽車級7N01 T5鋁制成，以確保強度。標準陽極氧化表面處理符合MIL-A-8625 Type II標準。鋼珠由硬化鋼和鍍鉻制成。保持架在振動下分隔鋼珠，確保平滑、安靜的展開(適用于有保持架的款式)。與相似尺寸和載荷能力的鋼質滑軌相比，Aero BB滑軌的重量輕多達70%。
價格是以單支滑軌計算。承載數值是基于每對延伸的滑軌，每對為兩支滑軌。Aero BB滑軌是按訂單制造的，請允許6周的交貨時間，除非您已經與我們簽訂庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4014.130QD.010 | 254mm | 229mm | 47kg |
| 4014.130QD.012 | 305mm | 279mm | 49kg |
| 4014.130QD.014 | 356mm | 330mm | 50kg |
| 4014.130QD.016 | 406mm | 381mm | 51kg |
| 4014.130QD.018 | 457mm | 432mm | 52kg |
| 4014.130QD.020 | 508mm | 483mm | 54kg |
| 4014.130QD.022 | 559mm | 533mm | 54kg |
| 4014.130QD.024 | 610mm | 584mm | 52kg |
| 4014.130QD.026 | 660mm | 635mm | 49kg |
| 4014.130QD.028 | 711mm | 686mm | 48kg |
4014.130QD length 254mm (10″)
4014.130QD.010
4014.130QD length 304mm (12″)
4014.130QD.012
4014.130QD length 356mm (14″)
4014.130QD.014
4014.130QD length 406mm (16″)
4014.130QD.016
4014.130QD length 457mm (18″)
4014.130QD.018
4014.130QD length 508mm (20″)
4014.130QD.020
4014.130QD length 559mm (22″)
4014.130QD.022
4014.130QD length 609mm (24″)
4014.130QD.024
4014.130QD length 660mm (26″)
4014.130QD.026
4014.130QD length 711mm (28″)
4014.130QD.028
