4014.130FL（47-54kg）

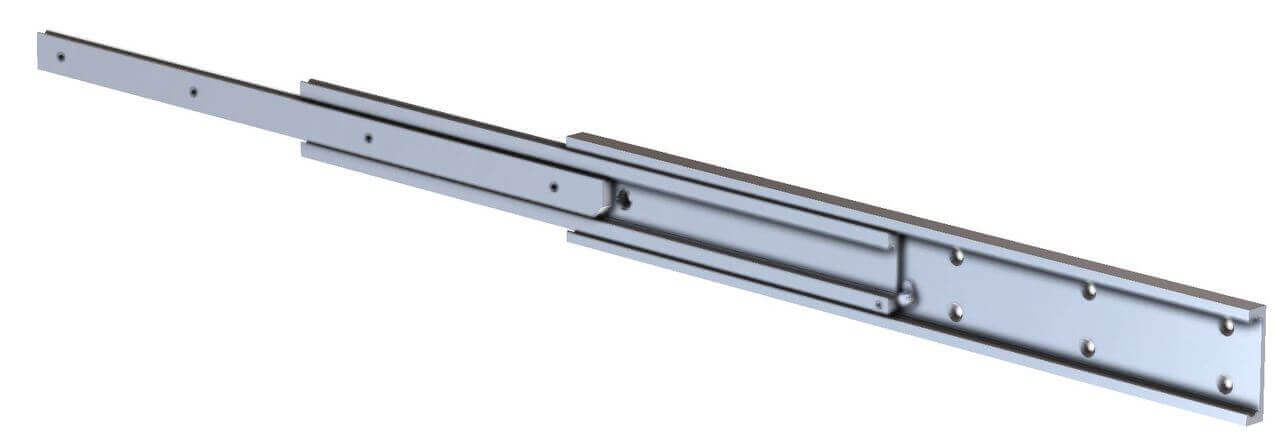

Aero BB Slide 130FL (47-54kg) 鋁合金滑軌. 不帶鎖

Aero BB 130FL是一款輕型、全行程延展伸縮滑軌(每對47-54公斤)，主要設計用于需要較薄規格的國防和航空太空應用。在559mm的情況下，一對的承載力為54公斤，行程為533mm，非常適合用于電子、航空、船用機架、軍用機柜。

130FL型沒有鎖定或分離功能，但是可以將單支滑軌與130FL-EN(鎖出版本)組合使用，以形成成對的配對。我們將Aero BB滑軌系列以單支計價，以使互換變得簡單。130FL和130FL-EN滑軌共享相同的型錄和step文件

規格細節

安裝間隙: 12.7mm
高度: 50.3mm
閉合長度: 254-711mm
延展長度: 229-686mm
最大載重: 47-54 kg/pair
滑軌節數: N/A
延展程度: Total
材質: 7N01 T5 鋁合金(陽極處理)
抗震動性: 7

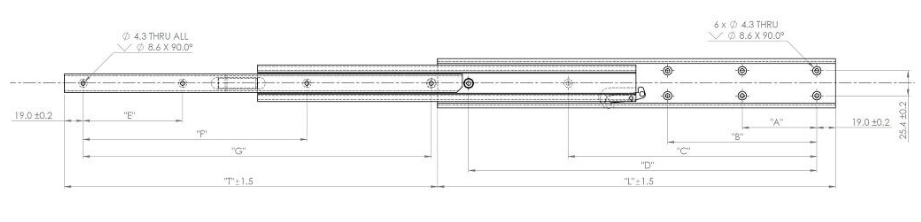

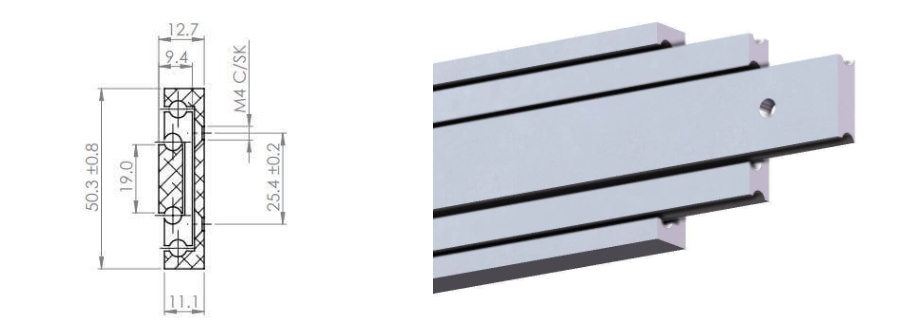

規格圖

適合應用于:

  • 航天 – 飛機座椅
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 家具 – 建筑 & 滑動組件
  • 汽車廠 – 機臺
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅

10


Aero BB 130FL是一款輕型、全行程延展伸縮滑軌(每對47-54公斤)，主要設計用于需要較薄規格的國防和航空太空應用。在559mm的情況下，一對的承載力為54公斤，行程為533mm，非常適合用于電子、航空、船用機架、軍用機柜。

130FL型沒有鎖定或分離功能，但是可以將單支滑軌與130FL-EN(鎖出版本)組合使用，以形成成對的配對。我們將Aero BB滑軌系列以單支計價，以使互換變得簡單。130FL和130FL-EN滑軌共享相同的型錄和step文件。唯一的變化是FL-EN版本上的鎖定機構細節，如下圖所示 (LH代表左側，RH代表右側)。


1010

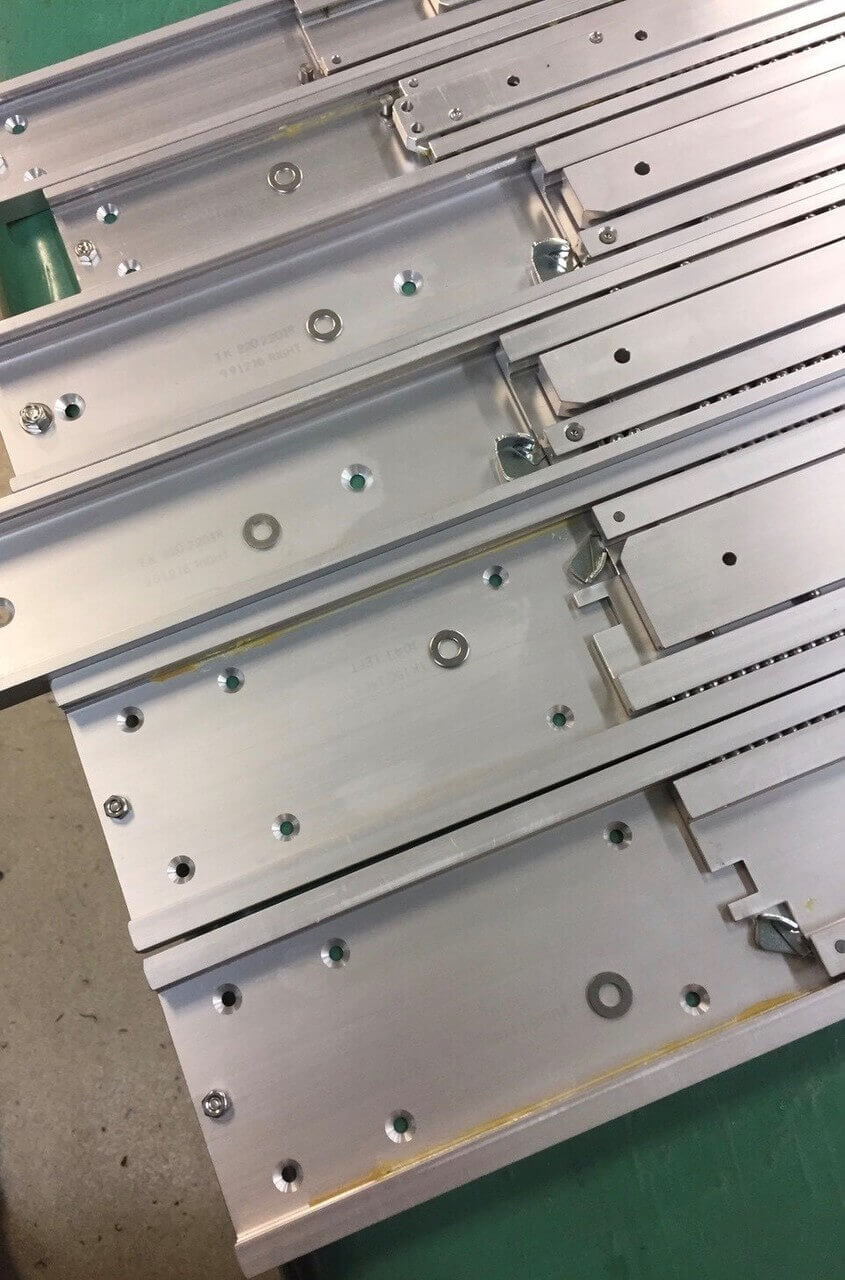

利用高質量的零件，這些滑軌具有完整的鋼珠和密封的滾輪運動。設計輕薄而緊湊，具有一系列功能，包括展出鎖定、可分離軌道，或兩者的結合。同系列的較大規格樣式具備獨特的順序延展功能，提供更穩定和更高的負載力。

這些滑軌是由汽車級7N01 T5鋁制成，以確保強度。標準陽極氧化表面處理符合MIL-A-8625 Type II標準。鋼珠由硬化鋼和鍍鉻制成。保持架在振動下分隔鋼珠，確保平滑、安靜的展開(適用于有保持架的款式)。與相似尺寸和載荷能力的鋼質滑軌相比，Aero BB滑軌的重量輕多達70%。

價格是以單支滑軌計算。承載數值是基于每對延伸的滑軌，每對為兩支滑軌。Aero BB滑軌是按訂單制造的，請?jiān)试S6周的交貨時間，除非您已經與我們簽訂庫存計劃。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4014.130FL.010254mm229mm47kg
4014.130FL.012305mm279mm49kg
4014.130FL.014356mm330mm50kg
4014.130FL.016406mm381mm51kg
4014.130FL.018457mm432mm

52kg

4014.130FL.020508mm483mm54kg
4014.130FL.022559mm533mm54kg
4014.130FL.024610mm584mm52kg
4014.130FL.026
660mm635mm49kg
4014.130FL.028711mm686mm48kg


下載權限

您必須注冊或登入以下載CAD及其他技術資料。

4014.130FL/EN length 254mm (10″)
4014.130FL.010

4014.130FL/EN length 304mm (12″)
4014.130FL.012

4014.130FL/EN length 356mm (14″)
4014.130FL.014

4014.130FL/EN length 406mm (16″)
4014.130FL.016

4014.130FL/EN length 457mm (18″)
4014.130FL.018

4014.130FL/EN length 508mm (20″)
4014.130FL.020

4014.130FL/EN length 559mm (22″)
4014.130FL.022

4014.130FL/EN length 609mm (24″)
4014.130FL.024

4014.130FL/EN length 660mm (26″)
4014.130FL.026

4014.130FL/EN length 711mm (28″)
4014.130FL.028

滑動系統

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 info@gsfslides.com

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠?yàn)椴煌脑O(shè)計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

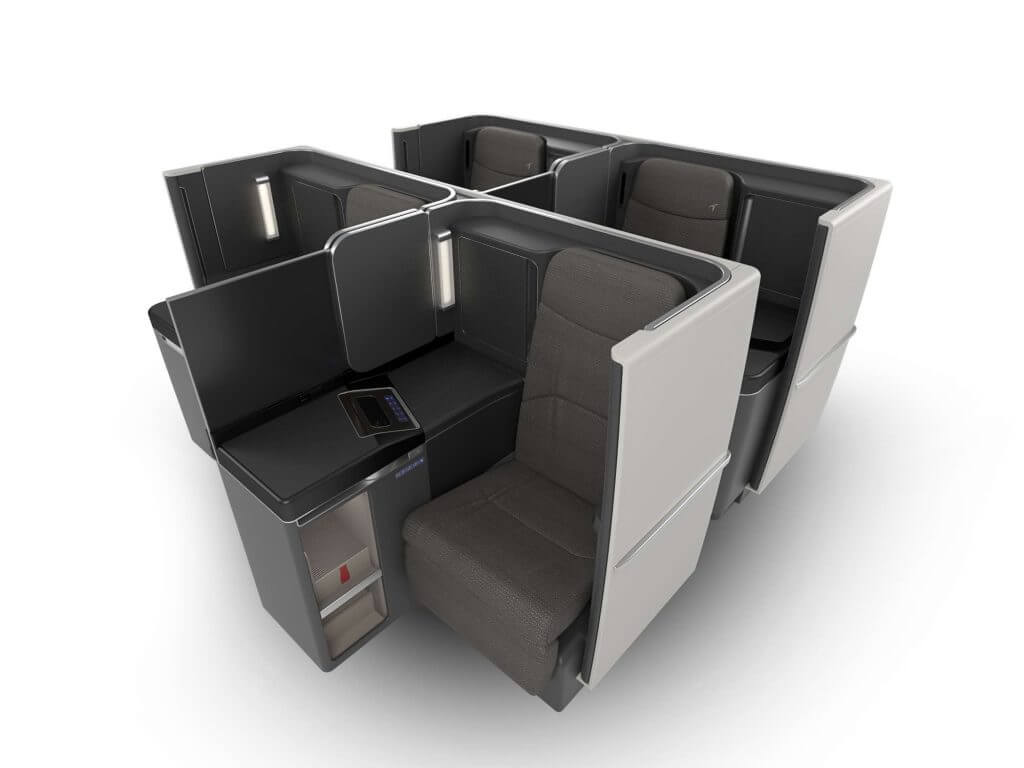

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列 航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

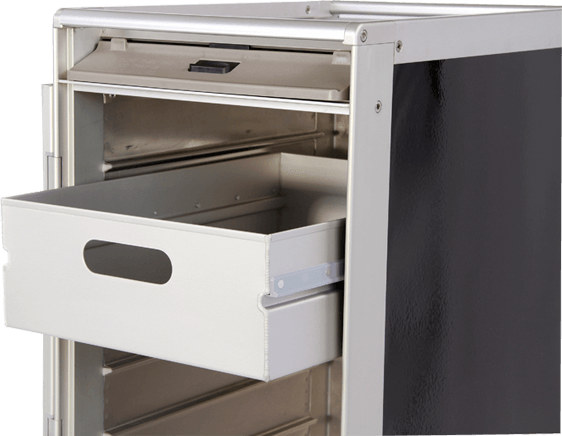

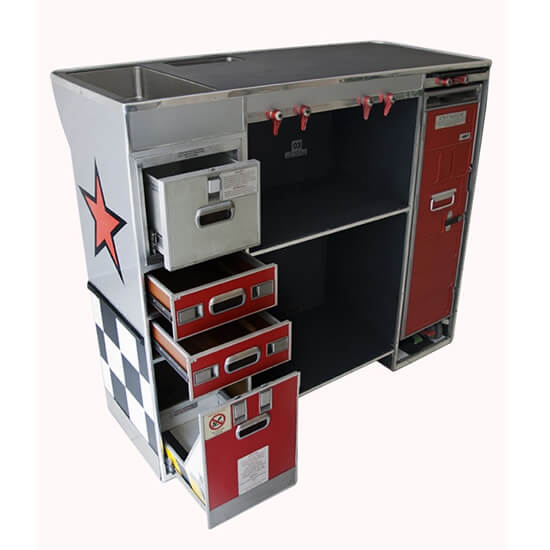

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌 系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
