4015.ADDTS050 (34-80kg)

4015.ADDTS050 (伸縮滑軌) - ADDTS-50 (34-80kg) 200%超行程延展 鋁合金6082-T6

ADDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。導軌材質采用鋁合金6082-T6及不銹鋼珠。特別是適用于正確選擇材料會影響性能的軍事及航天應用。

ADDTS-50導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到70kg。ADDTS-50是一款高質量、運行平穩、超行程延展的導軌，珠溝經過精密切削加工，鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。導軌表面標準陽極處理，請咨詢我們的工程師以了解其他可用的表面處理。

規格細節

安裝間隙: 60mm
高度: 50mm
閉合長度: 200-1200mm
延展長度: 400-2400mm
最大載重: 34-80 kg/pair
滑軌節數: 5
延展程度: Over
材質: Anodised aluminium 6082
抗震動性: 8

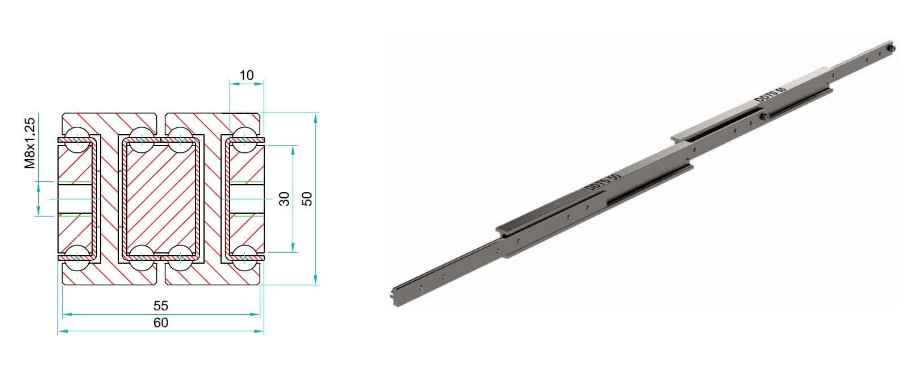

規格圖

適合應用于:

  • 航天 – 飛機座椅
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 家具 – 建筑 & 滑動組件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平臺
  • 特種車輛 – 商用車 & 救護車


ADDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。導軌材質采用鋁合金6082-T6及不銹鋼珠。特別是適用于正確選擇材料會影響性能的軍事及航天應用。

ADDTS-50導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到70kg。ADDTS-50是一款高質量、運行平穩、超行程延展的導軌，珠溝經過精密切削加工，鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。導軌表面標準陽極處理，請咨詢我們的工程師以了解其他可用的表面處理。

受惠于工字梁結構的高強度, 本款導軌采用在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。與許多其他由冷軋C型鋼制成的導軌不同。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支ADDTS-50導軌每公尺重6.96kg。

關鍵尺寸備有庫存，量產請容許4-5周生產時間，或與我們訂定庫存計劃。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4015.ADDTS050.0200200mm400mm50kg
4015.ADDTS050.0250250mm500mm55kg
4015.ADDTS050.0300300mm600mm60kg
4015.ADDTS050.0350350mm700mm65kg
4015.ADDTS050.0400400mm800mm70kg
4015.ADDTS050.0450450mm900mm75kg
4015.ADDTS050.0500500mm1000mm80kg
4015.ADDTS050.0550550mm1100mm75kg
4015.ADDTS050.0600600mm1200mm70kg
4015.ADDTS050.0650650mm1300mm65kg
4015.ADDTS050.0700700mm1400mm60kg
4015.ADDTS050.0750750mm1500mm56kg
4015.ADDTS050.0800800mm1600mm52kg
4015.ADDTS050.0850850mm1700mm48kg
4015.ADDTS050.0900900mm1800mm46kg
4015.ADDTS050.0950950mm1900mm44kg
4015.ADDTS050.10001000mm2000mm42kg
4015.ADDTS050.10501050mm2100mm40kg
4015.ADDTS050.11001100mm2200mm38kg
4015.ADDTS050.11501150mm2300mm36kg
4015.ADDTS050.12001200mm2400mm34kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

技術 & 保養資訊

ADDTS50 length 200mm- 3D STEP FILE -
ADDTS-50-200

ADDTS50 length 250mm- 3D STEP FILE -
ADDTS-50-250

ADDTS50 length 300mm- 3D STEP FILE -
ADDTS-50-300

ADDTS50 length 350mm- 3D STEP FILE -
ADDTS-50-350

ADDTS50 length 400mm- 3D STEP FILE -
ADDTS-50-400

ADDTS50 length 450mm- 3D STEP FILE -
ADDTS-50-450

ADDTS50 length 500mm- 3D STEP FILE -
ADDTS-50-500

ADDTS50 length 550mm- 3D STEP FILE -
ADDTS-50-550

ADDTS50 length 600mm- 3D STEP FILE -
ADDTS-50-600

ADDTS50 length 650mm- 3D STEP FILE -
ADDTS-50-650

ADDTS50 length 700mm- 3D STEP FILE -
ADDTS-50-700

ADDTS50 length 750mm- 3D STEP FILE -
ADDTS-50-750

ADDTS50 length 800mm- 3D STEP FILE -
ADDTS-50-800

ADDTS50 length 850mm- 3D STEP FILE -
ADDTS-50-850

ADDTS50 length 900mm- 3D STEP FILE -
ADDTS-50-900

ADDTS50 length 950mm- 3D STEP FILE -
ADDTS-50-950

ADDTS50 length 1000mm- 3D STEP FILE -
ADDTS-50-1000

ADDTS50 length 1100mm- 3D STEP FILE -
ADDTS-50-1100

ADDTS50 length 1050mm- 3D STEP FILE -
ADDTS-50-1050

ADDTS50 length 1150mm- 3D STEP FILE -
ADDTS-50-1150

ADDTS50 length 1200mm- 3D STEP FILE -
ADDTS-50-1200

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

海上應用

收納系統不局限于陸地, 每種航行于海上的結構多半都會需要重型發電機收納系統。而我們能提供最多樣的抗腐蝕316L不銹鋼滑軌系列。

我們的 Professional系列 – 不銹鋼316L 全部型號皆可以提供不銹鋼316L材質(包含珠槽&配件)。長度最高到2000mm。

商船

用途可從收納柜, 底座滑動設備, 家具, 電子機柜...等等, 任何需要滑動的組件。

不論是運用在19"電子收納架還是發電機, 伸縮滑軌都必須在搖擺及震動環境下堅固運作。

我們的不銹鋼滑軌(單行程或全行程)皆可以透過客制化工程技術修改強度, 抗腐蝕性能, 以套用在不同需求。

藉由我們的專業知識及設計能力, 我們能夠與您的工程團隊共事并共同設計專用抽屜配件, 以達成符合該海上應用的滑動系統。

海上石油平臺

應用包含各式設備收納系統和作業機械的滑動系統。雖說安裝于海上平臺的結構多半設定為靜置, 并不需要伸縮滑軌能夠符合動態負載需求, 但長期穩固及抗腐蝕性能皆為不能變的條件。

從高精度滾輪軌道到人員住宿區域用的一般不銹鋼滑軌, 我們能夠?yàn)槟扑]需求應用的合適方案。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠?yàn)椴煌脑O(shè)計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

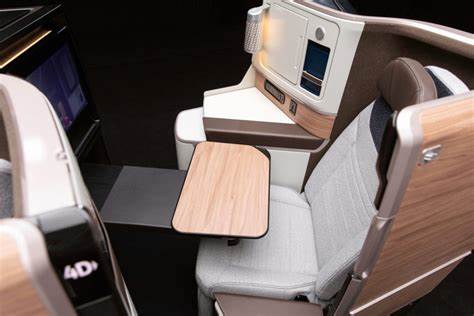

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列 航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌 系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

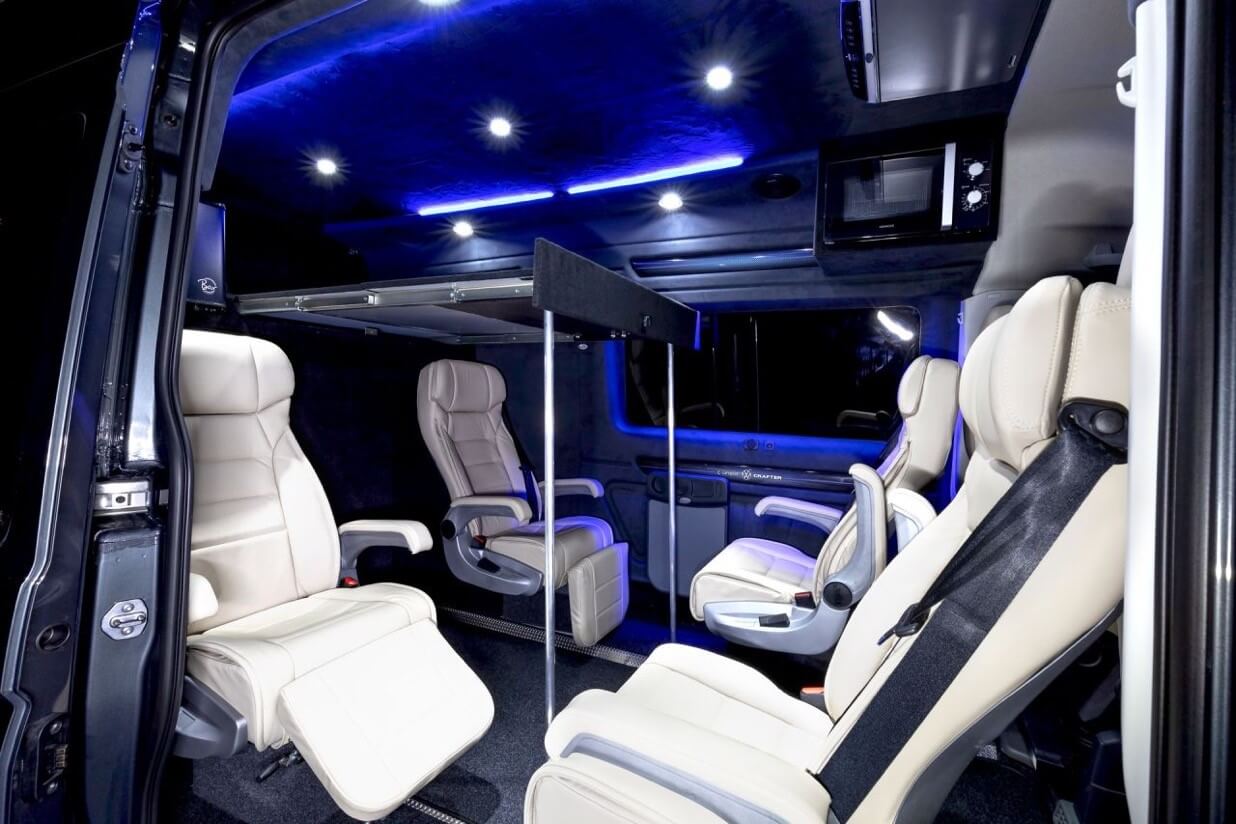

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠?yàn)槟ㄗh合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列 滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

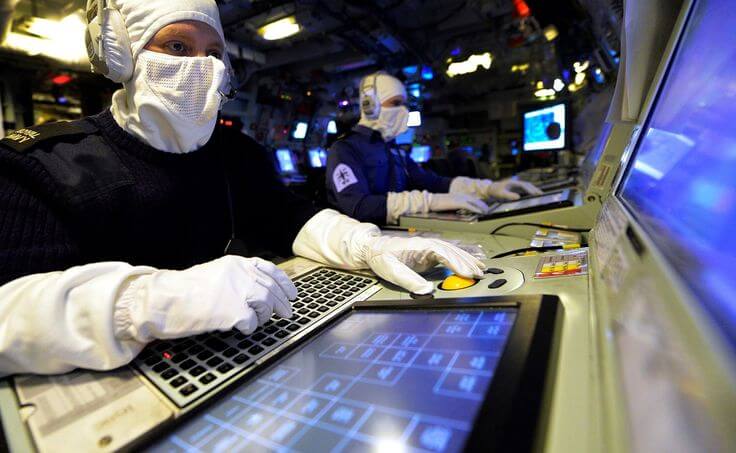

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。
