4073.HAND - 黑

4073.HAND (鋁合金) - 把手鎖系統 - 黑

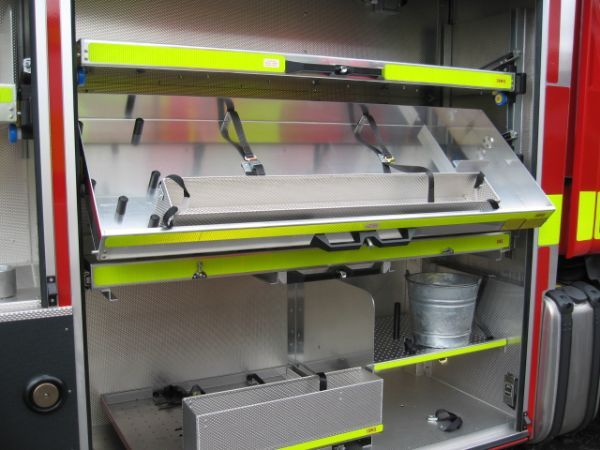

Sliding Systems的鋁合金把手鎖系統被廣泛地運用在消防車輛的抽屜(水平抽屜及傾斜抽屜)。 M型的握把設計預留恰當?shù)目臻g配合消防員的厚手套; 按鈕鎖位于把手中心以避免夾傷且讓抽屜快速解鎖。把手及按鈕皆安裝于抽屜前板。 (我們不提供抽屜前板)

規格細節

安裝間隙: 72mm
高度: 38mm
閉合長度: 540-2040mm
延展長度: 540-2040mm
最大載重: 500-500 kg/pair
滑軌節數: 2
延展程度: Partial
材質: Aluminium
抗震動性: 9

規格圖

適合應用于:

  • 航天 – 飛機座椅
  • 金融 – 自動提款機 – ATM
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 機臺制造 – 特殊操作機臺
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車


Sliding Systems的鋁合金把手鎖系統被廣泛地運用在消防車輛的抽屜(水平抽屜及傾斜抽屜)。 M型的握把設計預留恰當?shù)目臻g配合消防員的厚手套; 按鈕鎖位于把手中心以避免夾傷且讓抽屜快速解鎖。把手及按鈕皆安裝于抽屜前板。 (我們不提供抽屜前板)

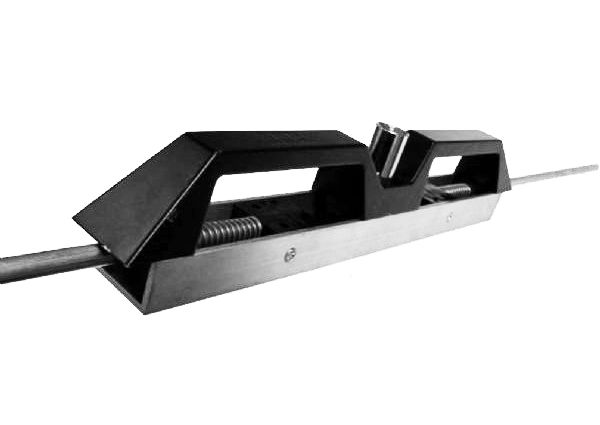

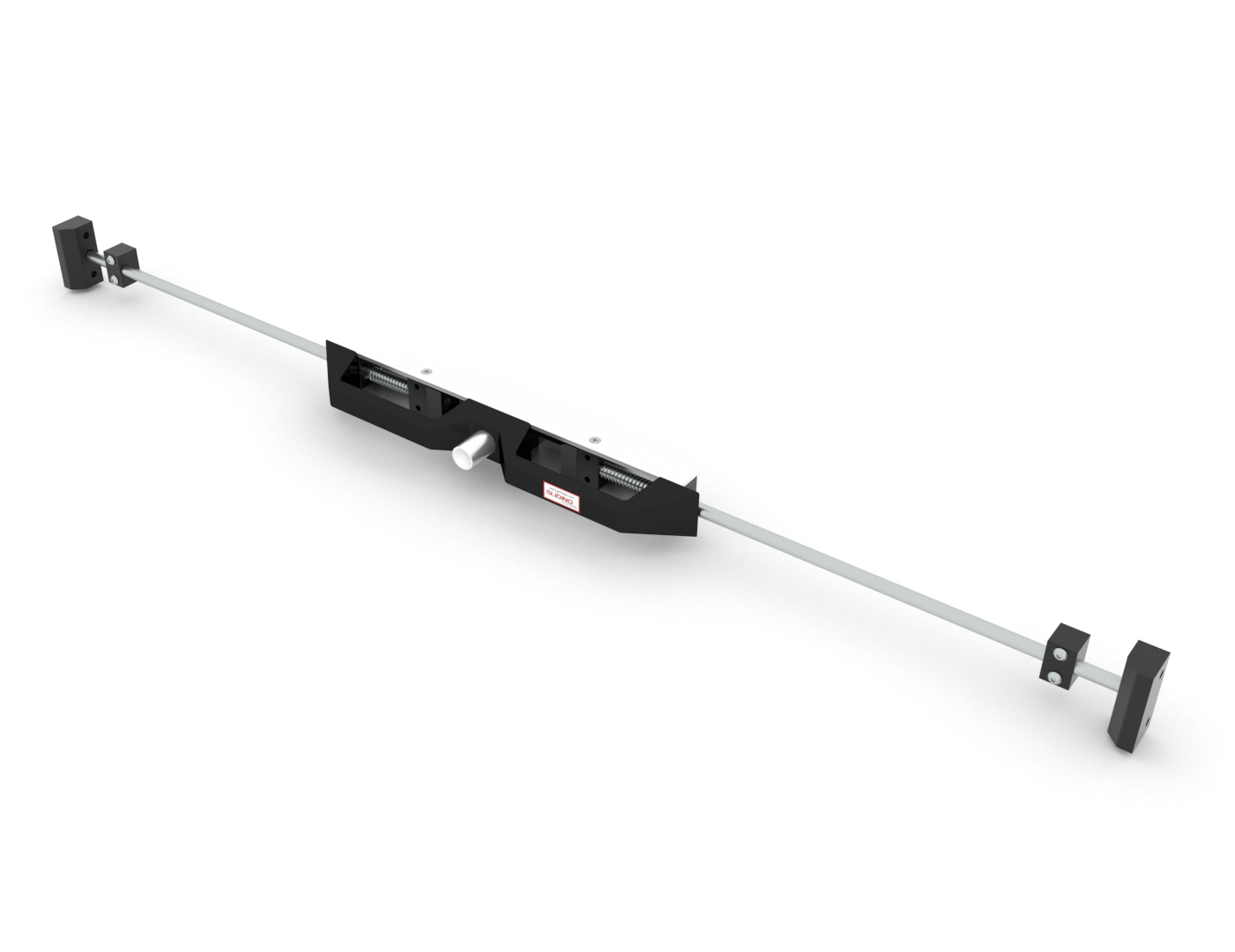

堅固的鋁合金把手讓使用者可以完全掌控重型抽屜動向。鎖件配置能夠通用普通的閉合鎖定, Slide & Tilt系統和鎖進&鎖出系統。同時能夠承受猛關抽屜時的沖擊。鎖件機構為利用延伸出抽屜兩側的不銹鋼桿與檔塊鎖定, 按下按鈕收縮鋼桿即可解鎖。

把手本身為鋁合金壓鑄, 表面為設計于航太用途的特殊7200噴漆處理。不銹鋼桿為鉆孔及倒角處理后才供應。按鈕和后方機構軌道材質同為鋁合金, 并非塑膠。內部機件及檔塊則為強化塑膠。我們擁有所有零件模具, 供應時為完整安裝狀態, 并非散裝零件。

本產品不附帶抽屜前板, 支援標準抽屜寬度500, 1000, 1500, 2000mm?？蛻?hù)可采購標準尺寸后自行裁切, 我們也能為客戶裁切至指定尺寸。

鎖件能夠簡單的被調整至鎖進&鎖出功能, 詳情請洽工程師。

請聯系我們咨詢OEM價位。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4073.HAND.062540mm540mm500kg
4073.HAND.0631040mm1040mm500kg
4073.HAND.0641540mm1540mm500kg
4073.HAND.0672040mm2040mm500kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

2D型錄 -

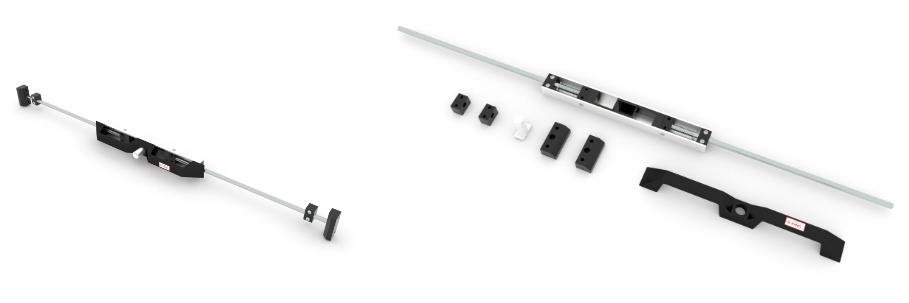

黑色把手&鎖分解圖 -

黑色把手&鎖分解圖 -

安裝指南 -

把手孔位安裝指南 -

4073.HAND - 540mm - 3D STEP File
Locking-Front-Handle-540mm-Draw-Width

4073.HAND - 1040mm - 3D STEP File
Locking-Front-Handle-1040mm-Draw-Width

4073.HAND - 1540mm - 3D STEP File
Locking-Front-Handle-1540mm-Draw-Width

4073.HAND - 2040mm - 3D STEP File
Locking-Front-Handle-2040mm-Draw-Width

DWG Files - 4073.HAND Front Handle & Lock - DWG FILE
4073.HAND-DWG

機臺制造

特殊操作機臺的伸縮取物機械及護欄。透過精密制造而成的 Saibo系列 能夠提供機械長久的壽命。

概括

機臺圍欄, 貨物搬運, 其他特殊機械。

在工業應用, 堅固及穩定是零件的關鍵要素。當零件被整合進自動化設備, 零件滑移的精準度將會至關重要。我們的工業滑軌多半表現小于閉合長度1%的變形量, 我們的客戶因?yàn)楫a(chǎn)品的強度和高耐用度而長期信任Sliding Systems。

我們的產品范圍也包括自動對齊高精度滾輪軌道。

我們的設計團隊具備能力與您的工程團隊共事, 并供應合適產品款式。

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列 航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌 系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

消防

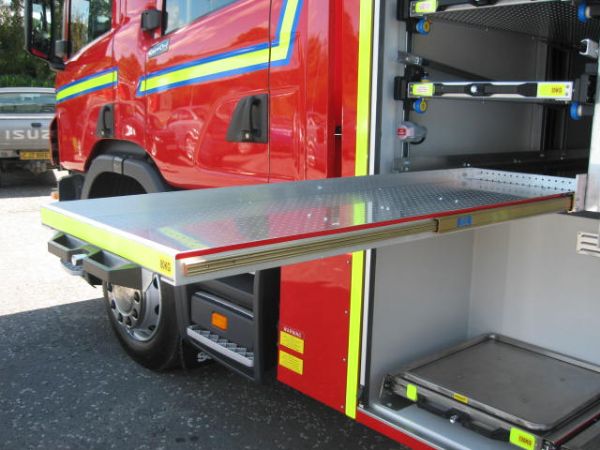

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
