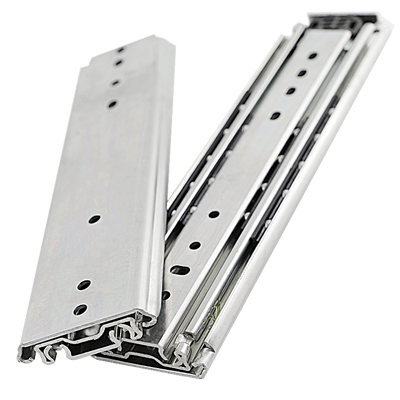

SHJY.5117.1076.CONSLD (伸縮滑軌) 180-250kg

SHJY.5117.1076.CONSLD (伸縮滑軌) 180-230kg/對 碳鋼重型滑軌不帶鎖

       SHJY.51171076為一款冷軋成型的重載全展滑軌, 具備節省預算的價位，性價比高。引進進口設備生產具有質量穩定,壽命長,順滑度好等特點.可通用在大多數領域。一般經常被運用在軍工戰斗車輛、軍艦船舶、醫療食品器械、自動化設備改造、光伏支架、商用車輛及救護、房車、消防車輛、工具箱的抽屜系統。具備標準19.1mm x 76.2mm規格, 滑軌長度從203.2mm (8") 到 2500mm (100"), 常規備貨到60寸,其它規格可以咨詢,也可以提供耐高溫版本.可接受定制載重能力介于 230kg/對 (460lbs) 到 180kg/對 (396lbs)之間?；壉粶y試到500,000循環。

8"-60"常備有庫存.


規格細節

安裝間隙: 19.1mm
高度: 76.2mm
閉合長度: 203 - 2500mm
延展長度: 203 - 2500mm
最大載重: 180-230 kg/pair
滑軌節數: 3/內軌不可拆分/ 不帶鎖
延展程度: Total
材質: Cold rolled steel Q235
抗震動性: 9

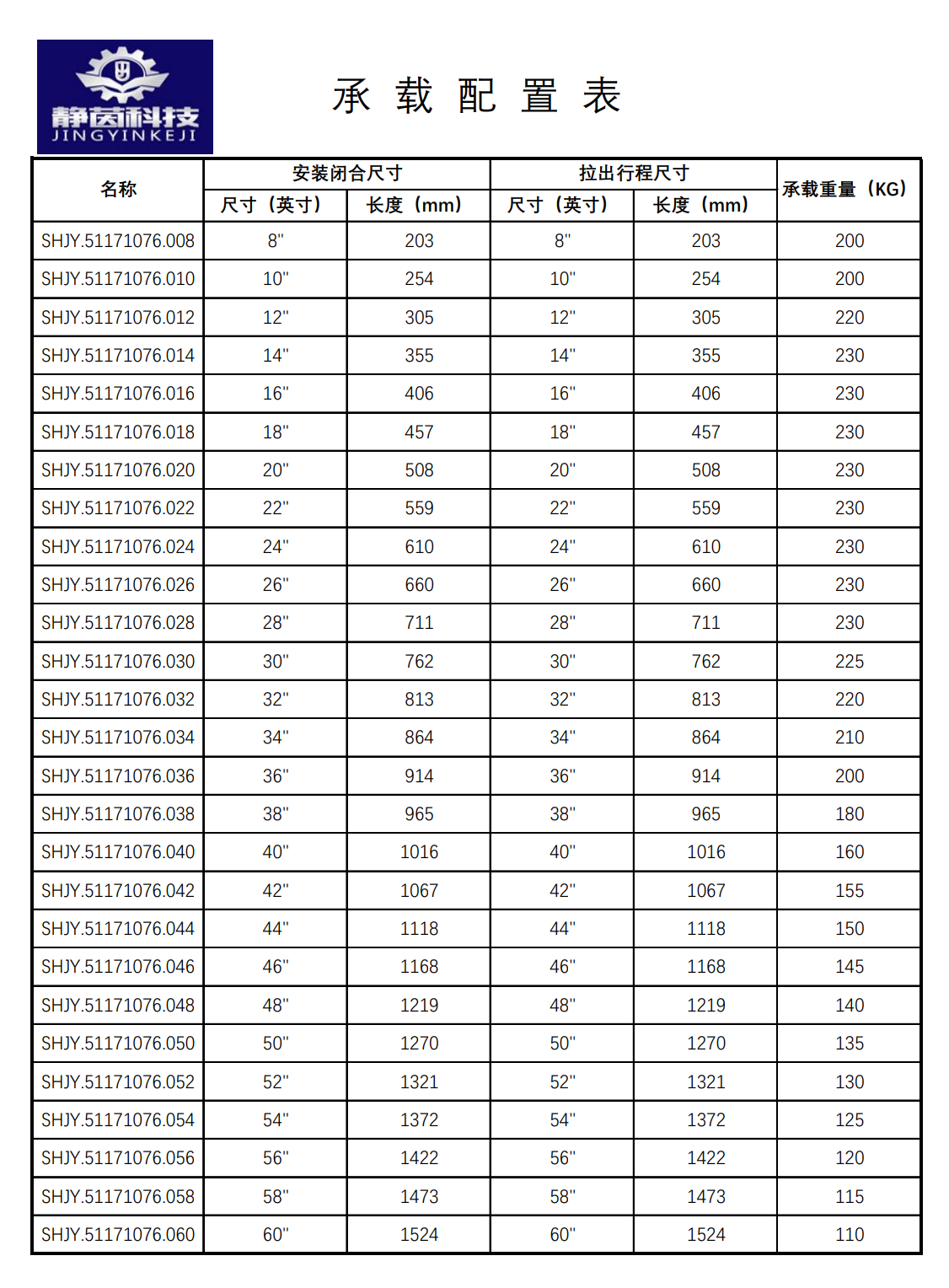

規格圖

適合應用于:

  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅
  • 機器人-安全護欄
  • 機械-自動化設備
  • 房車-灶具隱藏用途
  • 光伏-推拉支架

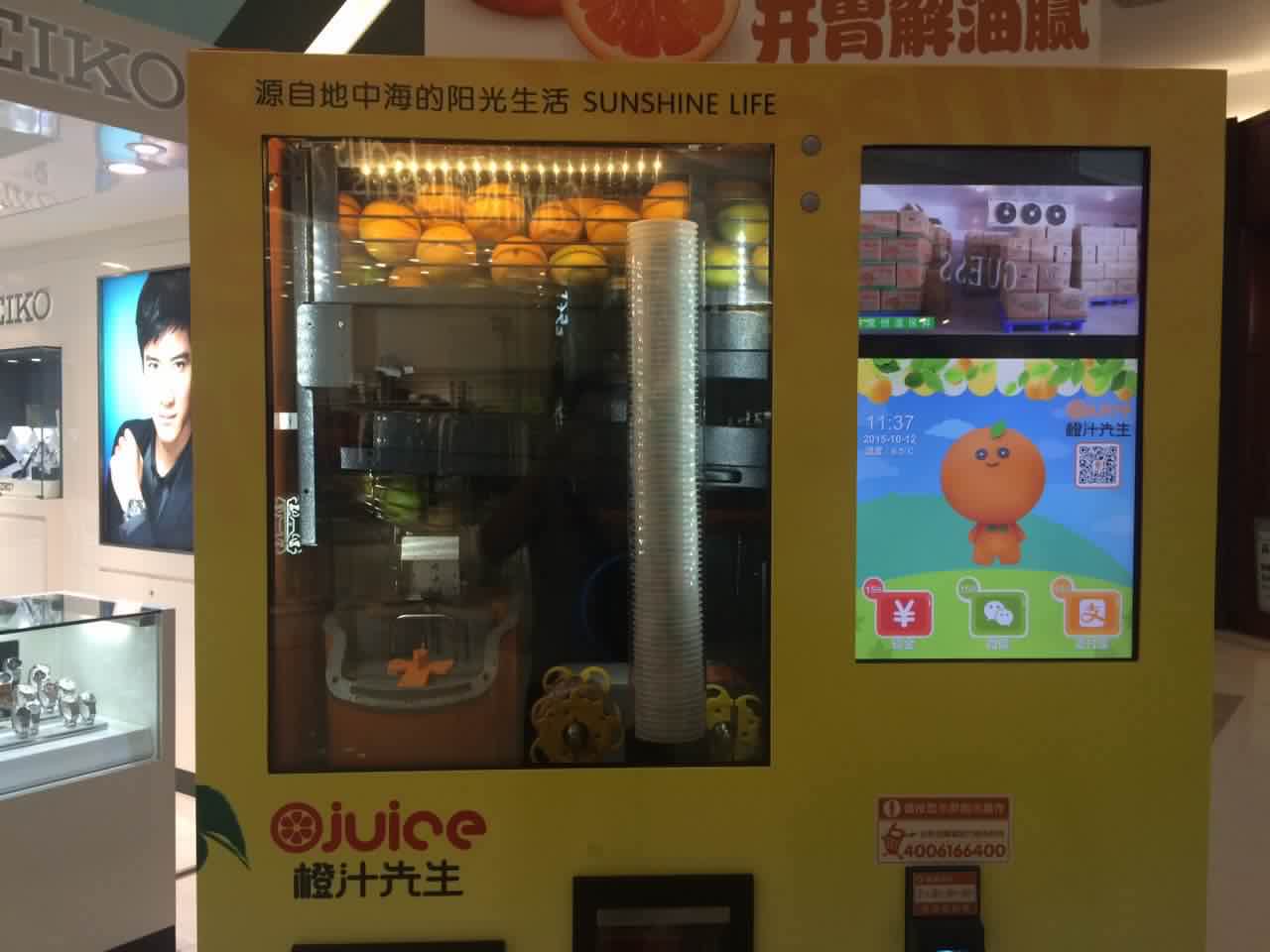

  • 自動售貨機-榨汁機



安裝間隙.jpg  未標題-3.jpg

       SHJY.51171076為一款冷軋成型的重載全展滑軌, 具備節省預算的價位，性價比高。引進進口設備生產具有質量穩定,壽命長,順滑度好等特點.可通用在大多數一經常被運用在戰斗車輛、軍艦船舶、醫療食品器械、商用車輛及救護、房車、消防車輛的抽屜系統。具備標準19.1mm x 76.2mm規格, 滑軌長度從203.2mm (8") 到 2500mm (100"), 常規備貨到60寸,其它規格可以咨詢,也可以提供耐高溫版本.可接受定制載重能力介于 230kg/對 (460lbs) 到 180kg/對 (396lbs)之間。滑軌被測試到500,000循環。

冷軋成型的滑軌適合應用在像是車內收納和收納架的靜態載重環境。如應用牽涉到震動與沖擊環境, 我們建議采用實心結構的Professional或ULTIO滑軌系列。

本款滑軌內外板帶有系統孔來彈性配合柜體安裝孔位?；壍陌惭b孔位, 長度及載重皆標注在型錄中?；壉砻驽冧\, 內部結構建置有緩沖檔塊, 鋼珠材質為不銹鋼。

載重能力為滑軌安裝在受力主軸之下計算(非平躺安裝)。 滑軌成對出售 (左&右)。SHJY.51171076系列具備更佳載重能力及價格競爭力。

SHJY.51171076系列各尺寸皆有庫存, 大量采購請洽詢業務。




SHJY

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

SHJY.51171076.008 length 203.2mm- 3D STEP FILE -
SHJY51171076.008.STEP

SHJY.51171076.010 length 254mm- 3D STEP FILE -
SHJY51171076.010.STEP

SHJY.51171076.012 length 304.8mm- 3D STEP FILE -
SHJY51171076.012.STEP

SHJY.51171076.014 length 355.6mm- 3D STEP FILE -
SHJY.51171076.014.STEP

SHJY.51171076.016 length 406.4mm- 3D STEP FILE -
SHJY.51171076.016.STEP

SHJY.51171076.018 length 457.2mm- 3D STEP FILE -
SHJY.51171076.018.STEP

SHJY.51171076.20 length 508mm- 3D STEP FILE -
SHJY.51171076.20.STEP

SHJY.51171076.022 length 550mm- 3D STEP FILE -
SHJY.51171076.022.STEP

SHJY.51171076.024 length 609mm- 3D STEP FILE -
SHJY.51171076.024.STEP

SHJY.51171076.026 length 660.4mm- 3D STEP FILE -
SHJY.51171076.026.STEP

SHJY.511776.028 length 711.2mm- 3D STEP FILE -
SHJY.51171076.028.STEP

SHJY.51171076.030 length 762mm- 3D STEP FILE -
SHJY.51171076.030.STEP

SHJY.51171076.032 length 812.8mm- 3D STEP FILE -
SHJY.51171076.032.STEP

SHJY.51171076.034 length 863.6mm- 3D STEP FILE -
SHJY.51171076.034.STEP

SHJY.51171076.036 length 914.4mm- 3D STEP FILE -
SHJY.51171076.036.STEP

SHJY.51171076.038 length 965.2mm- 3D STEP FILE -
SHJY.51171076.038.STEP

SHJY.51171076.040 length 1016mm- 3D STEP FILE -
SHJY.51171076.040.STEP

SHJY.51171076.042 length 1066.8mm- 3D STEP FILE -
SHJY.51171076.042.STEP

SHJY.51171076.044 length 1117.6mm- 3D STEP FILE -
SHJY.51171076.044.STEP

SHJY.51171076.046 length 1168.4mm- 3D STEP FILE -
SHJY.51171076.046.STEP

SHJY.51171076.048 length 1219.2mm- 3D STEP FILE -
SHJY.51171076.048.STEP

SHJY.51171076.050 length 1270mm- 3D STEP FILE -
SHJY.51171076.050.STEP

SHJY.51171076.052 length 1320.8mm- 3D STEP FILE -
SHJY.51171076.052.STEP

SHJY.51171076.054 length 1371.6mm- 3D STEP FILE -
SHJY.51171076.054.STEP

SHJY.51171076.056 length 1422.4mm- 3D STEP FILE -
SHJY.51171076.056.STEP

SHJY.51171076.058 length 1473.2mm- 3D STEP FILE -
SHJY.51171076.058.STEP

SHJY.51171076.060 length 1524mm- 3D STEP FILE -其它規格可以定制咨詢
SHJY.51171076.060.STEP

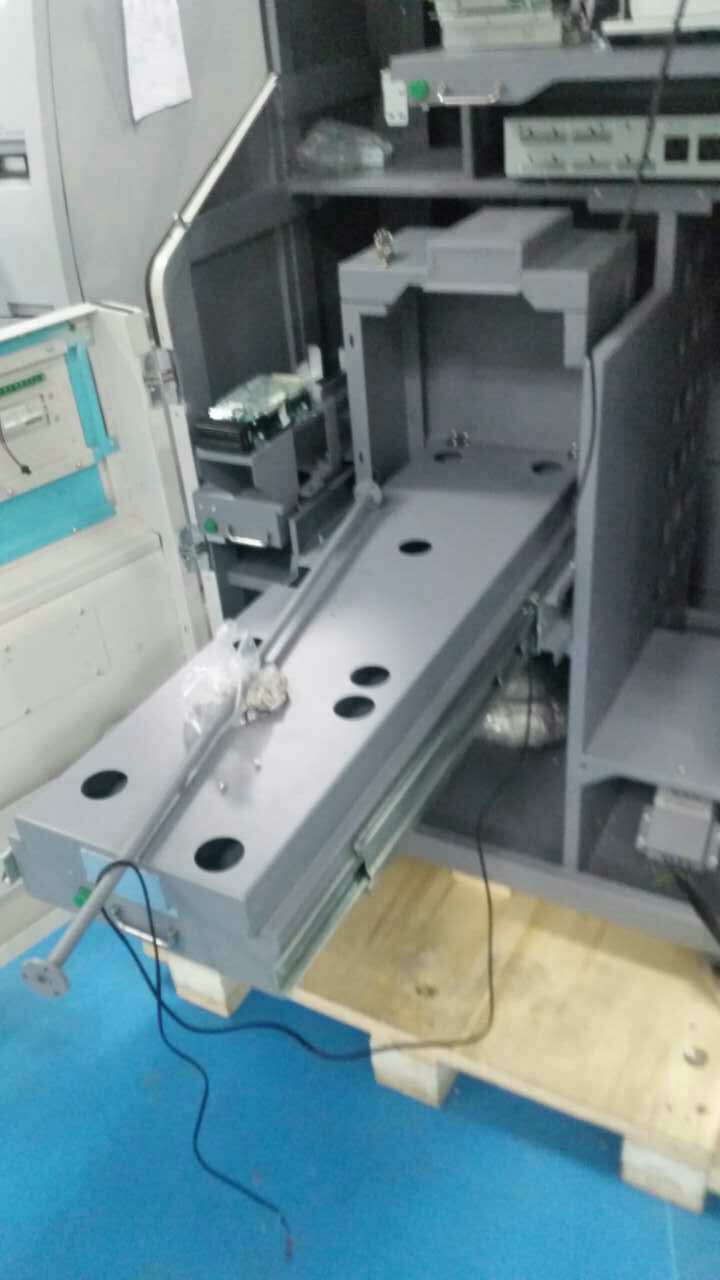

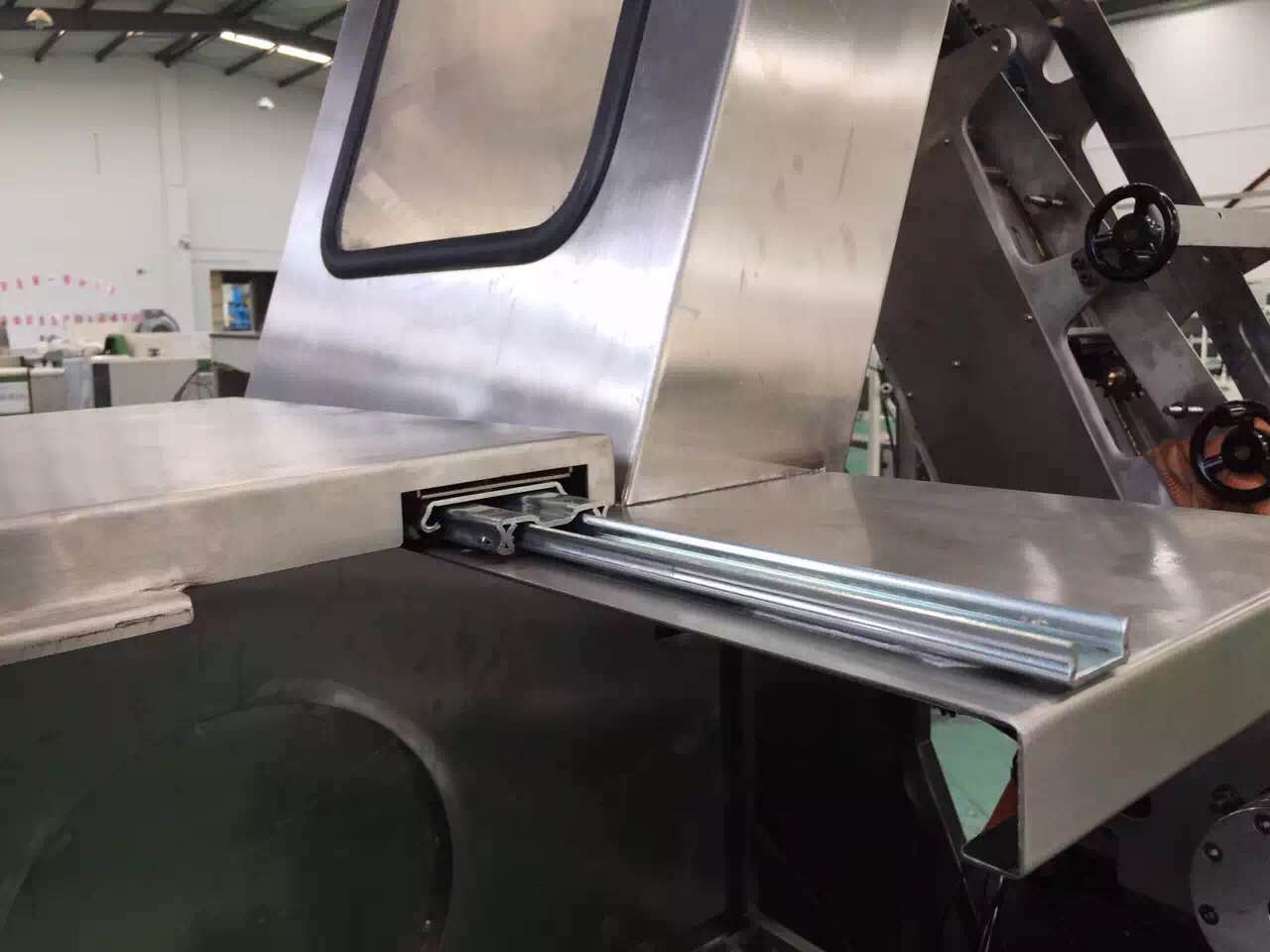

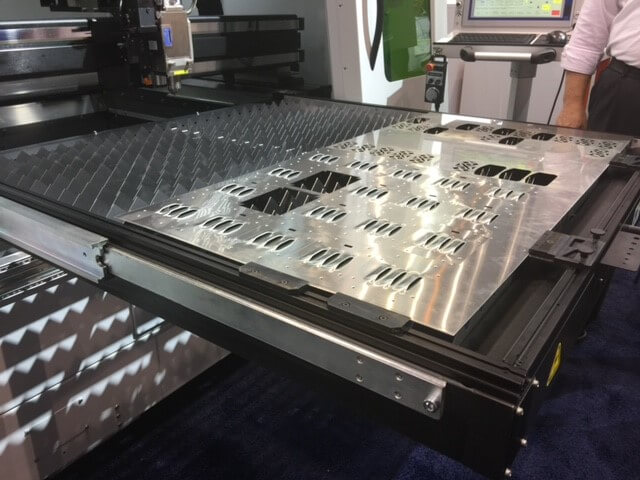

機臺制造

特殊操作機臺的伸縮取物機械及護欄。透過精密制造而成的 Saibo系列 能夠提供機械長久的壽命。

概括

機臺圍欄, 貨物搬運, 其他特殊機械。

在工業應用, 堅固及穩定是零件的關鍵要素。當零件被整合進自動化設備, 零件滑移的精準度將會至關重要。我們的工業滑軌多半表現小于閉合長度1%的變形量, 我們的客戶因為產品的強度和高耐用度而長期信任Sliding Systems。

我們的產品范圍也包括自動對齊高精度滾輪軌道。

我們的設計團隊具備能力與您的工程團隊共事, 并供應合適產品款式。

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

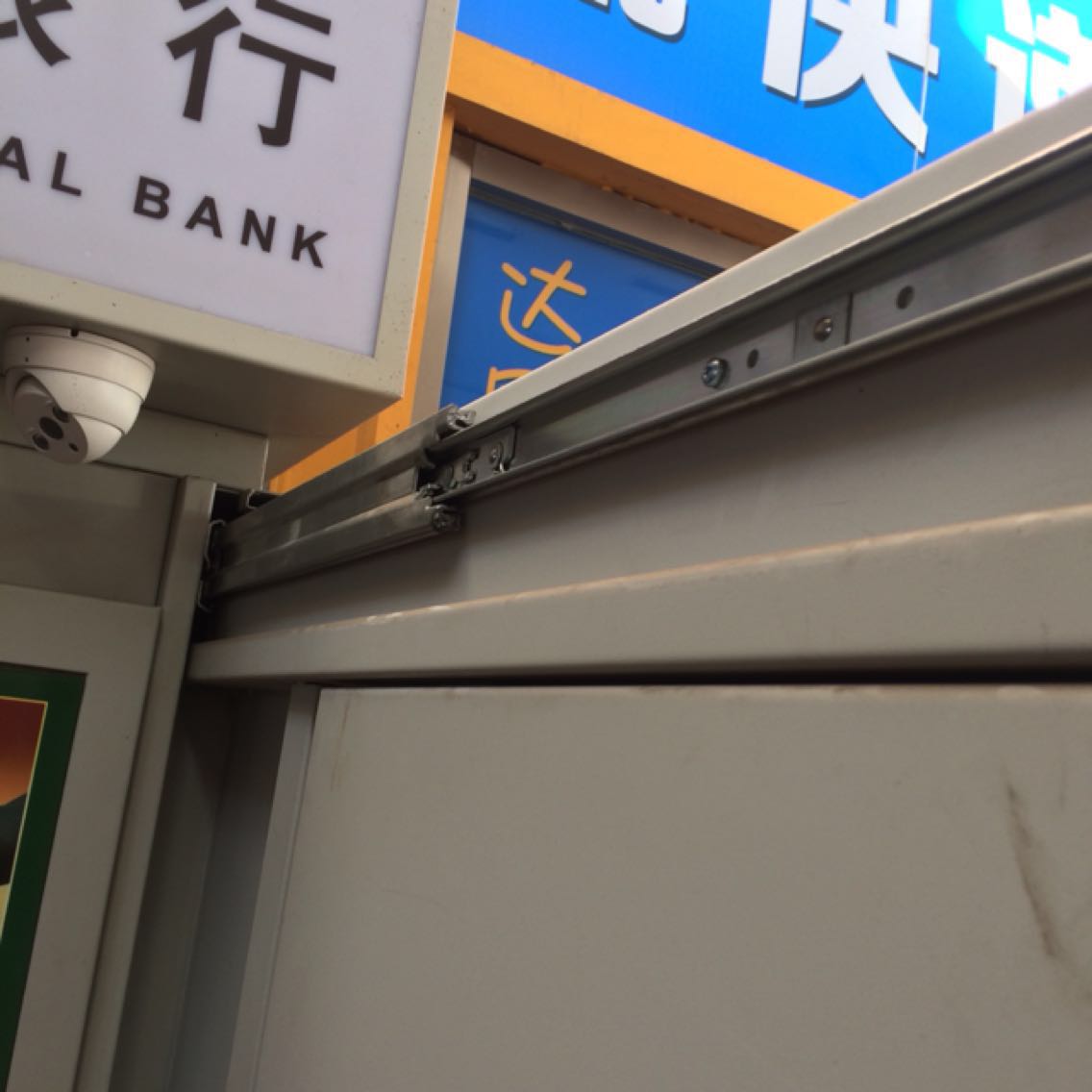

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

安全護欄

Saibo緊湊型線性滑軌適合應用于安全護欄系統，像是滑動閘門或可延展的圍欄系統。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo滑軌在護欄系統，請聯系我們 info@gsfslides.com

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

軌道產業


從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。

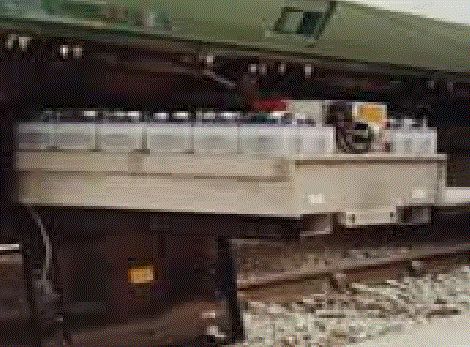

蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。 同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

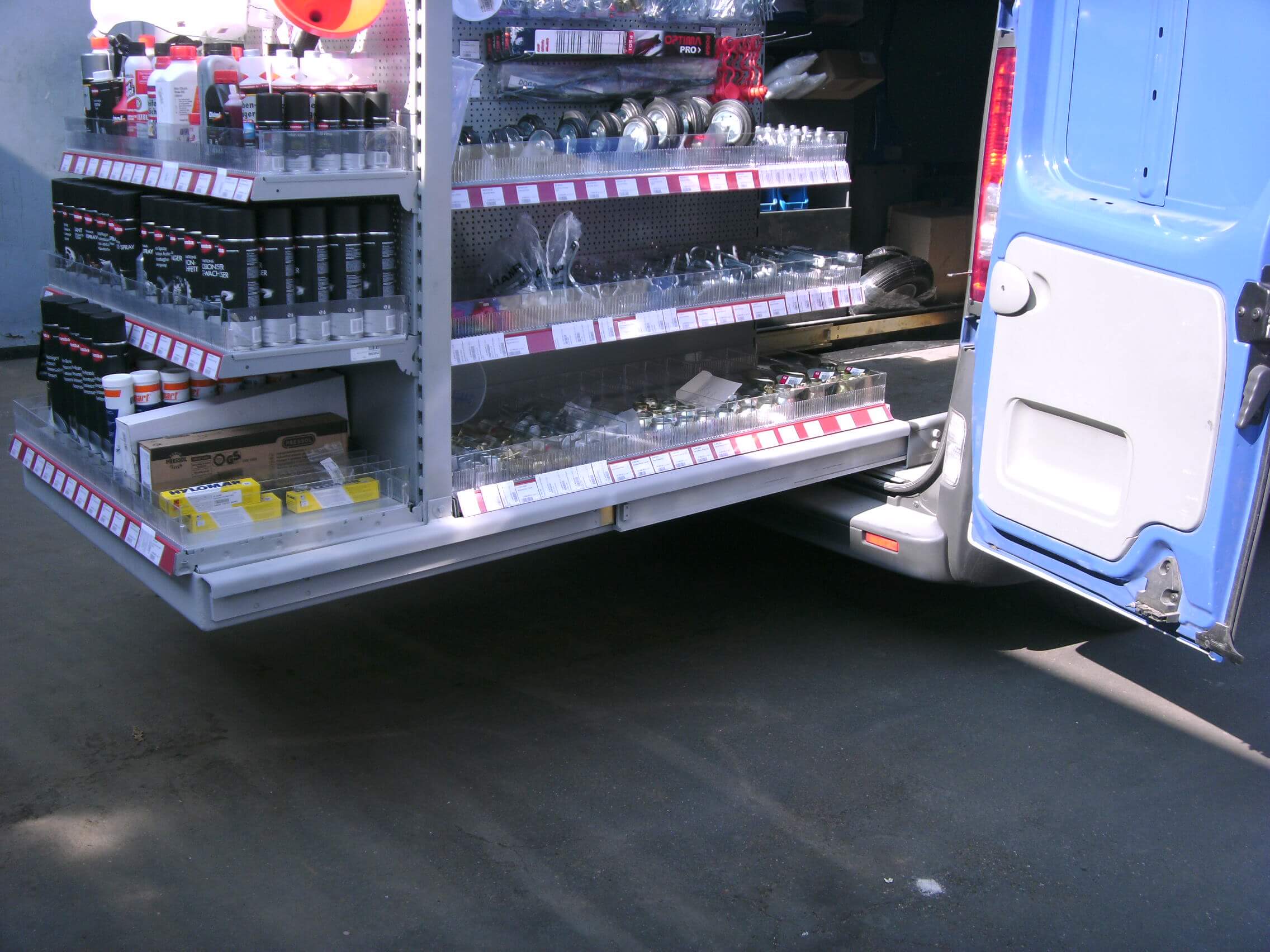

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。

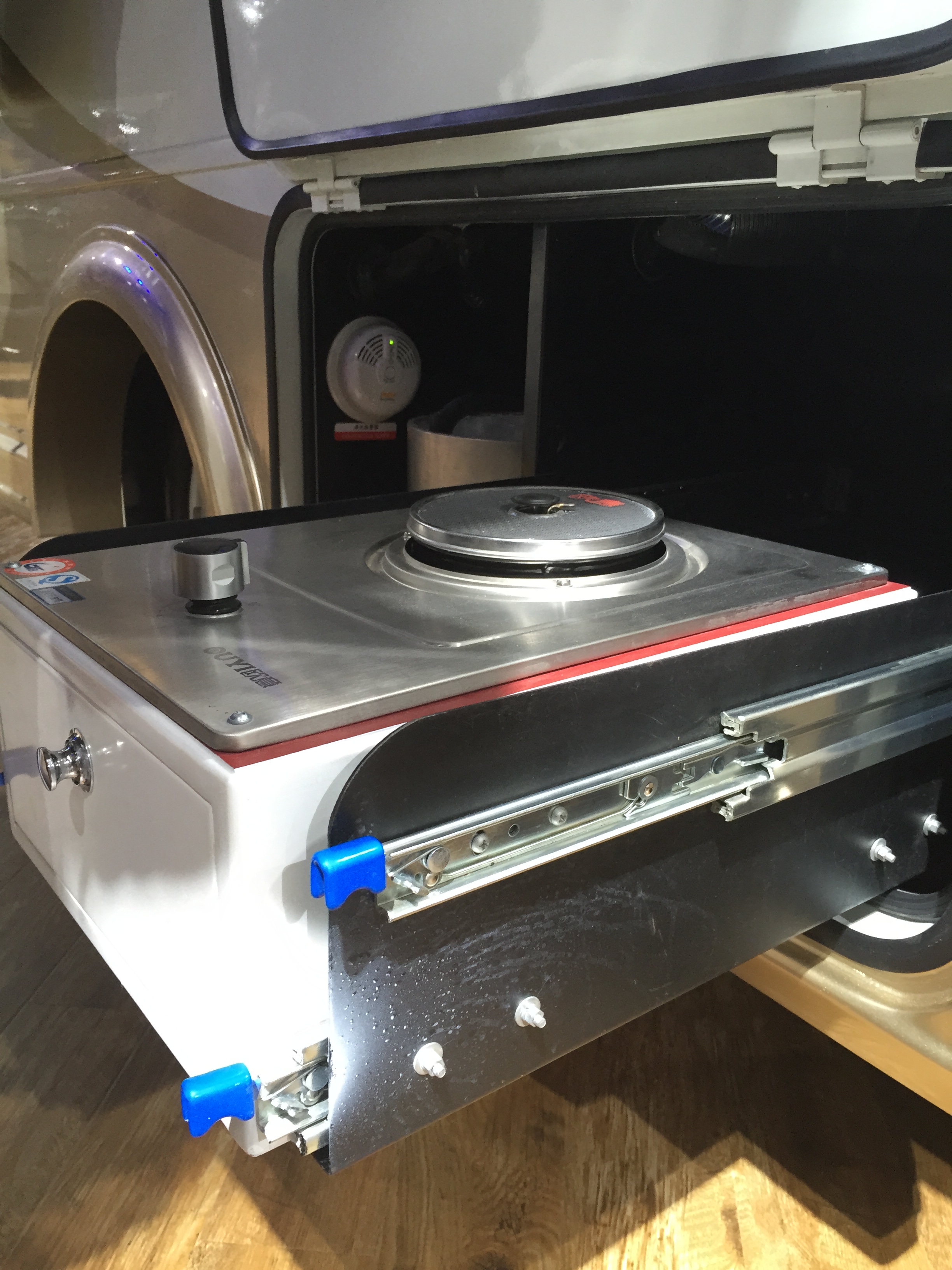

餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

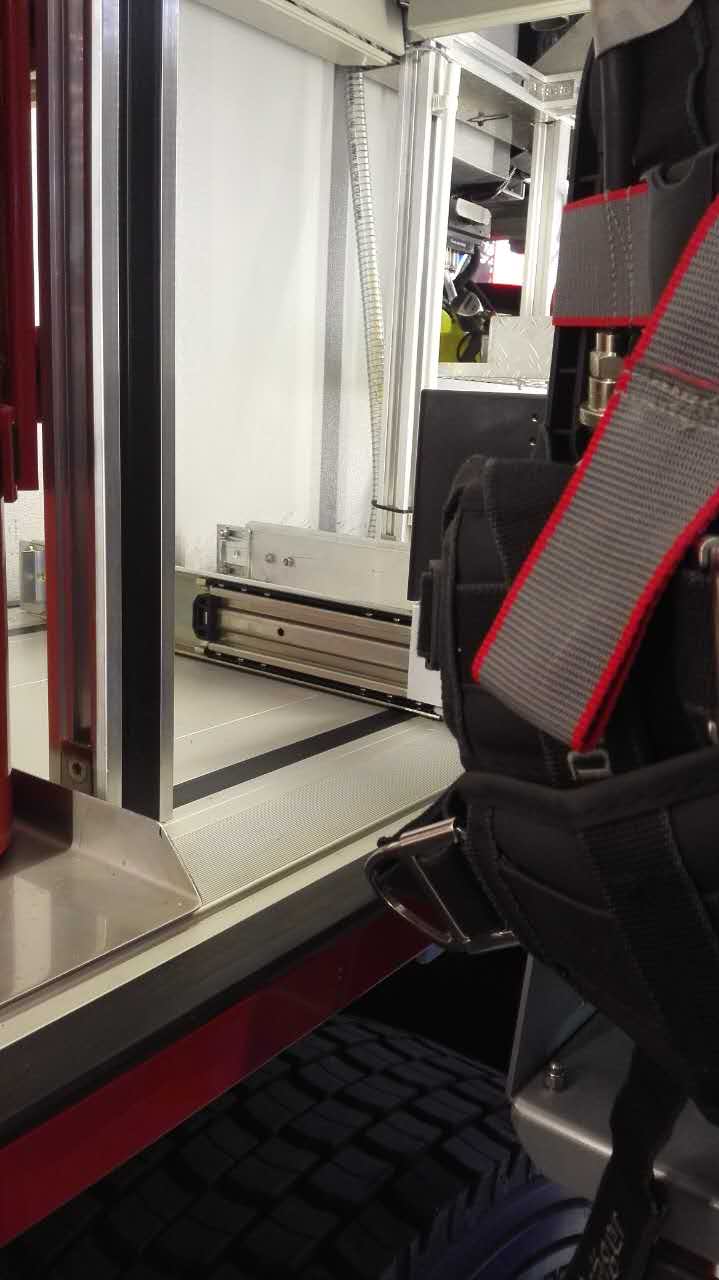

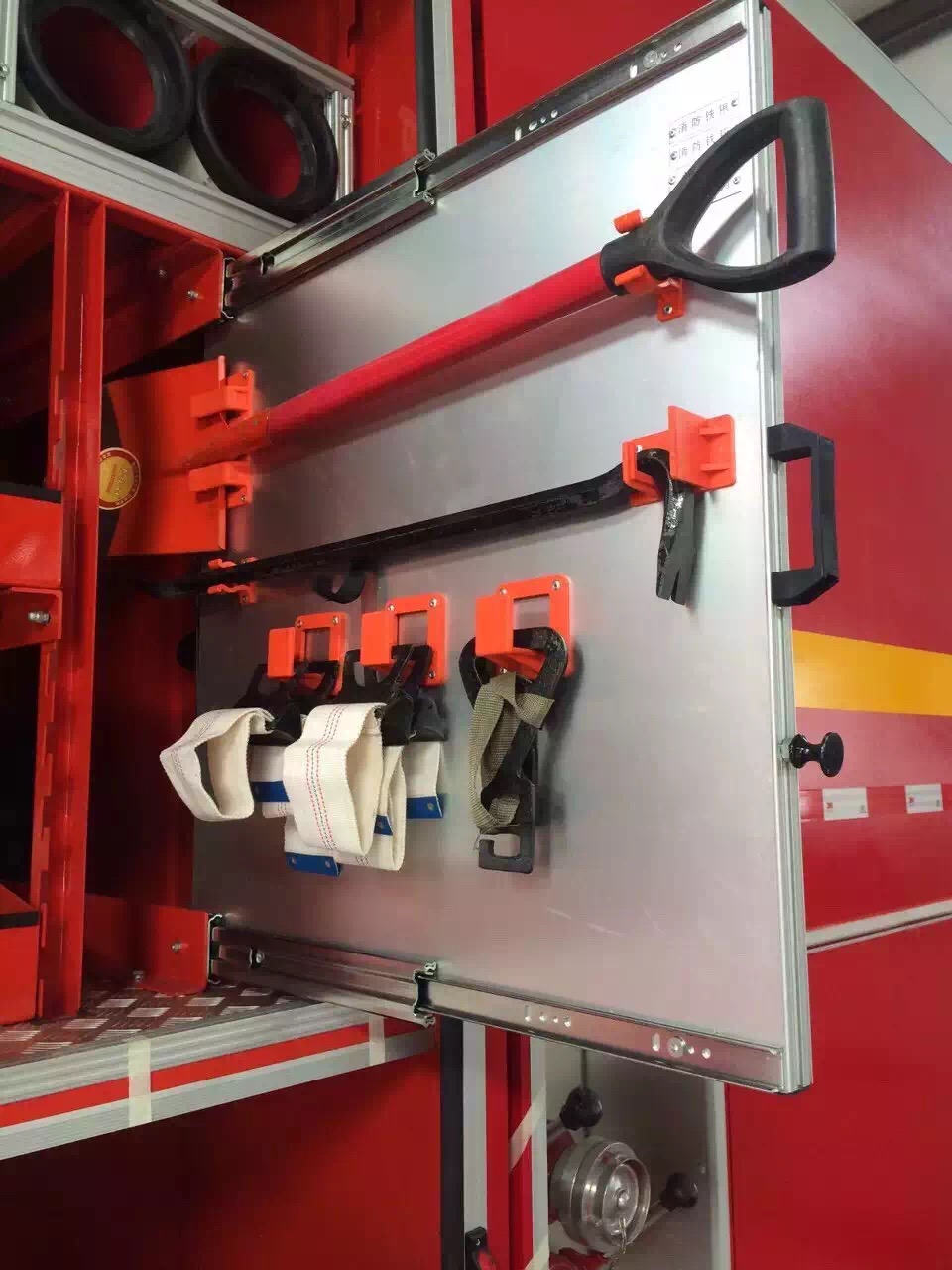

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

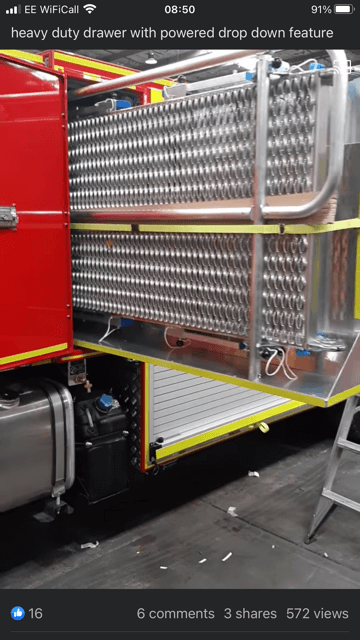

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
