4015.ADTS070 (105-330kg)

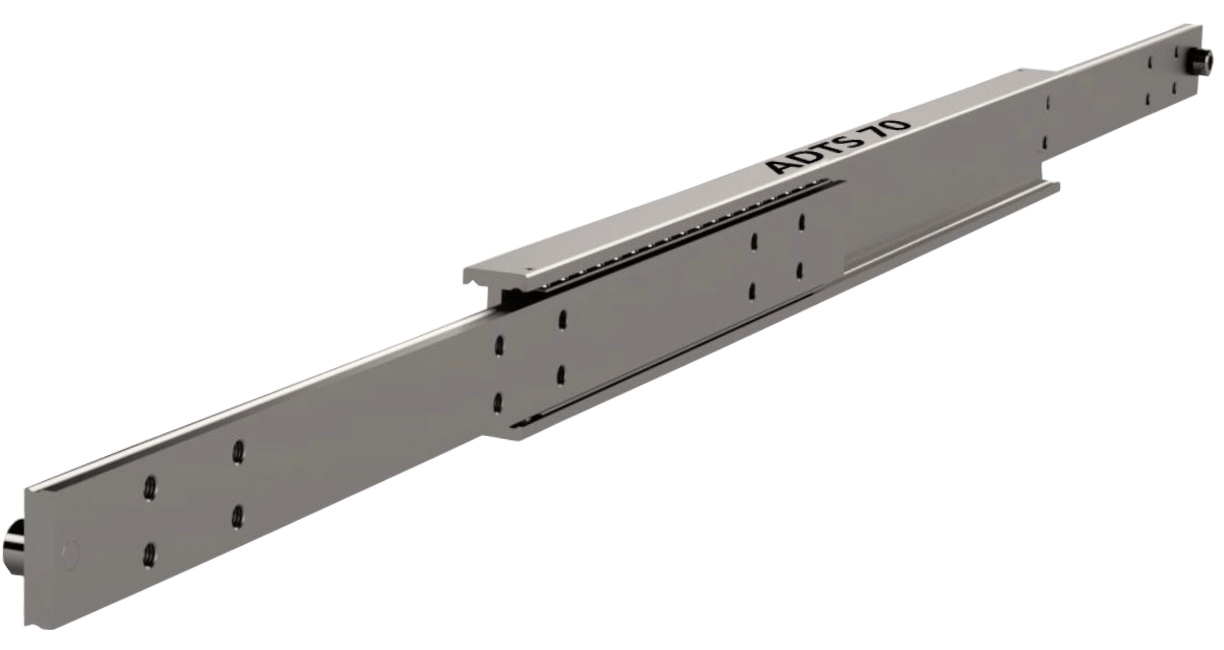

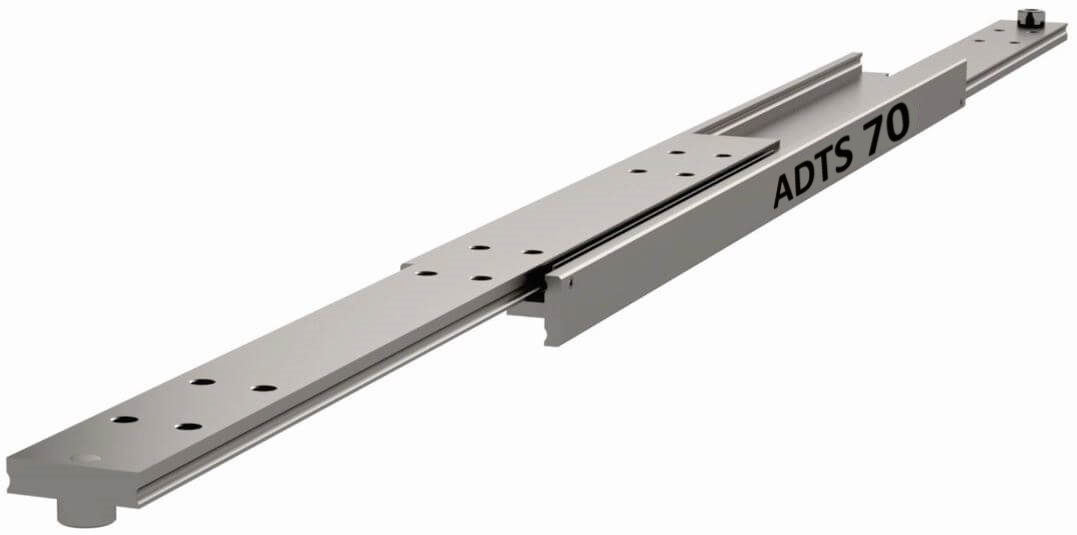

4015.ADTS070 (伸縮滑軌) - ADTS-70 (105-330kg) 全行程延展 鋁合金6082-T6

此為一系列使用6082-T6鋁合金及不銹鋼珠制成的重型導軌。藉由我們標準化的銑削擠型材工藝，我們能夠供應大部分鋁牌號的導軌。特別是適用于正確選擇材料會影響性能的軍事及航天應用。所有的ADTS鋁合金導軌皆可將材質替換成碳鋼，以便在模塊化設計中為工程師提供更大的彈性。

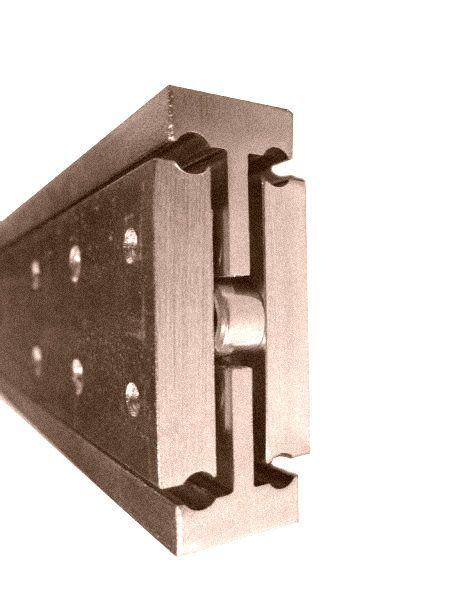

此為一款高質量、運行平穩、全行程延展的導軌，滾珠軌道經過精密切削并配有預壓。鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。導軌表面標準為陽極處理，如需其他表面處理請洽詢我們的工程師。

規格細節

安裝間隙: 32mm
高度: 70mm
閉合長度: 200-2000mm
延展長度: 200-2000mm
最大載重: 105-330 kg/pair
滑軌節數: 3
延展程度: Total
材質: Anodised aluminium 6082
抗震動性: 4

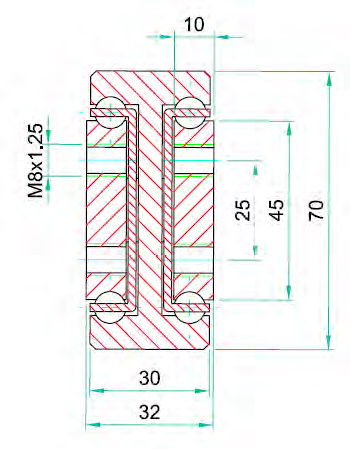

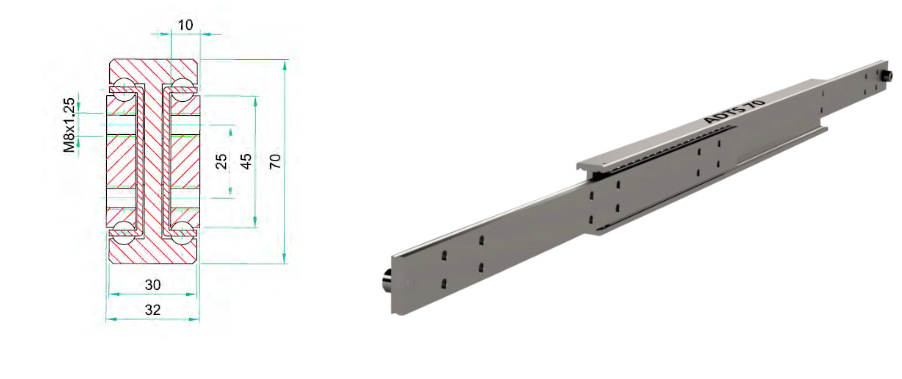

規格圖

適合應用于:

  • 航天 – 飛機座椅
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 家具 – 建筑 & 滑動組件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平臺
  • 特種車輛 – 商用車 & 救護車

此為一系列使用6082-T6鋁合金及不銹鋼珠制成的重型導軌。藉由我們標準化的銑削擠型材工藝，我們能夠供應大部分鋁牌號的導軌。特別是適用于正確選擇材料會影響性能的軍事及航天應用。所有的ADTS鋁合金導軌皆可將材質替換成碳鋼，以便在模塊化設計中為工程師提供更大的彈性。

此為一款高質量、運行平穩、全行程延展的導軌，滾珠軌道經過精密切削并配有預壓。鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。導軌表面標準為陽極處理，如需其他表面處理請洽詢我們的工程師。

ADTS-70導軌設計用于潮濕環境的輕型應用，如鋼制導軌易產生銹蝕的消防車汞架環境。ADTS-70在長度600mm的每對負載為330kg，被研發用于重量敏感的特殊車輛抽屜系統。當裝配于配有32個抽屜的消防車上能夠節省相當可觀的重量。此導軌可和我們的耐腐蝕抽屜把手鎖搭配使用。單支ADTS-70每公尺重5.44kg。

此導軌也具備ADTSB-70雙向延展版本，提供前后全行程延展。

請容許3-4周生產時間，或與我們訂定庫存計劃。

產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4015.ADTS070.0200200mm200mm240kg
4015.ADTS070.0250250mm250mm250kg
4015.ADTS070.0300300mm300mm260kg
4015.ADTS070.0350350mm350mm270kg
4015.ADTS070.0400400mm400mm280kg
4015.ADTS070.0450450mm450mm290kg
4015.ADTS070.0500500mm500mm300kg
4015.ADTS070.0550550mm550mm315kg
4015.ADTS070.0600600mm600mm330kg
4015.ADTS070.0650650mm650mm320kg
4015.ADTS070.0700700mm700mm310kg
4015.ADTS070.0750750mm750mm300kg
4015.ADTS070.0800800mm800mm290kg
4015.ADTS070.0850850mm850mm280kg
4015.ADTS070.0900900mm900mm270kg
4015.ADTS070.0950950mm950mm260kg
4015.ADTS070.10001000mm1000mm250kg
4015.ADTS070.10501050mm1050mm240kg
4015.ADTS070.11001100mm1100mm230kg
4015.ADTS070.11501150mm1150mm220kg
4015.ADTS070.12001200mm1200mm210kg
4015.ADTS070.12501250mm1250mm200kg
4015.ADTS070.13001300mm1300mm190kg
4015.ADTS070.13501350mm1350mm180kg
4015.ADTS070.14001400mm1400mm170kg
4015.ADTS070.14501450mm1450mm160kg
4015.ADTS070.15001500mm1500mm155kg
4015.ADTS070.15501550mm1550mm150kg
4015.ADTS070.16001600mm1600mm145kg
4015.ADTS070.16501650mm1650mm140kg
4015.ADTS070.17001700mm1700mm135kg
4015.ADTS070.17501750mm1750mm130kg
4015.ADTS070.18001800mm1800mm125kg
4015.ADTS070.18501850mm1850mm120kg
4015.ADTS070.19001900mm1900mm115kg
4015.ADTS070.19501950mm1950mm110kg
4015.ADTS070.20002000mm2000mm105kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

技術 & 保養資訊

ADTS70 length 200mm- 3D STEP FILE -
ADTS-70-200

ADTS70 length 250mm- 3D STEP FILE -
ADTS-70-250

ADTS70 length 300mm- 3D STEP FILE -
ADTS-70-300

ADTS70 length 350mm- 3D STEP FILE -
ADTS-70-350

ADTS70 length 400mm- 3D STEP FILE -
ADTS-70-400

ADTS70 length 450mm- 3D STEP FILE -
ADTS-70-450

ADTS70 length 500mm- 3D STEP FILE -
ADTS-70-500

ADTS70 length 550mm- 3D STEP FILE -
ADTS-70-550

ADTS70 length 600mm- 3D STEP FILE -
ADTS-70-600

ADTS70 length 650mm- 3D STEP FILE -
ADTS-70-650

ADTS70 length 700mm- 3D STEP FILE -
ADTS-70-700

ADTS70 length 750mm- 3D STEP FILE -
ADTS-70-750

ADTS70 length 800mm- 3D STEP FILE -
ADTS-70-800

ADTS70 length 850mm- 3D STEP FILE -
ADTS-70-850

ADTS70 length 900mm- 3D STEP FILE -
ADTS-70-900

ADTS70 length 950mm- 3D STEP FILE -
ADTS-70-950

ADTS70 length 1000mm- 3D STEP FILE -
ADTS-70-1000

ADTS70 length 1050mm- 3D STEP FILE -
ADTS-70-1050

ADTS70 length 1100mm- 3D STEP FILE -
ADTS-70-1100

ADTS70 length 1150mm- 3D STEP FILE -
ADTS-70-1150

ADTS70 length 1200mm- 3D STEP FILE -
ADTS-70-1200

ADTS70 length 1250mm- 3D STEP FILE -
ADTS-70-1250

ADTS70 length 1300mm- 3D STEP FILE -
ADTS-70-1300

ADTS70 length 1350mm- 3D STEP FILE -
ADTS-70-1350

ADTS70 length 1400mm- 3D STEP FILE -
ADTS-70-1400

ADTS70 length 1450mm- 3D STEP FILE -
ADTS-70-1450

ADTS70 length 1500mm- 3D STEP FILE -
ADTS-70-1500

ADTS70 length 1550mm- 3D STEP FILE -
ADTS-70-1550

ADTS70 length 1600mm- 3D STEP FILE -
ADTS-70-1600

ADTS70 length 1650mm- 3D STEP FILE -
ADTS-70-1650

ADTS70 length 1700mm- 3D STEP FILE -
ADTS-70-1700

ADTS70 length 1750mm- 3D STEP FILE -
ADTS-70-1750

ADTS70 length 1800mm- 3D STEP FILE -
ADTS-70-1800

ADTS70 length 1850mm- 3D STEP FILE -
ADTS-70-1850

ADTS70 length 1900mm- 3D STEP FILE -
ADTS-70-1900

ADTS70 length 1950mm- 3D STEP FILE -
ADTS-70-1950

ADTS70 length 2000mm- 3D STEP FILE -
ADTS-70-2000

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

海上應用

收納系統不局限于陸地, 每種航行于海上的結構多半都會需要重型發電機收納系統。而我們能提供最多樣的抗腐蝕316L不銹鋼滑軌系列。

我們的 Professional系列 – 不銹鋼316L 全部型號皆可以提供不銹鋼316L材質(包含珠槽&配件)。長度最高到2000mm。

商船

用途可從收納柜, 底座滑動設備, 家具, 電子機柜...等等, 任何需要滑動的組件。

不論是運用在19"電子收納架還是發電機, 伸縮滑軌都必須在搖擺及震動環境下堅固運作。

我們的不銹鋼滑軌(單行程或全行程)皆可以透過客制化工程技術修改強度, 抗腐蝕性能, 以套用在不同需求。

藉由我們的專業知識及設計能力, 我們能夠與您的工程團隊共事并共同設計專用抽屜配件, 以達成符合該海上應用的滑動系統。

海上石油平臺

應用包含各式設備收納系統和作業機械的滑動系統。雖說安裝于海上平臺的結構多半設定為靜置, 并不需要伸縮滑軌能夠符合動態負載需求, 但長期穩固及抗腐蝕性能皆為不能變的條件。

從高精度滾輪軌道到人員住宿區域用的一般不銹鋼滑軌, 我們能夠?yàn)槟扑]需求應用的合適方案。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠?yàn)椴煌脑O(shè)計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列 航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌 系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠?yàn)槟ㄗh合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列 滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。
