4015.DTS040 (40-350kg)

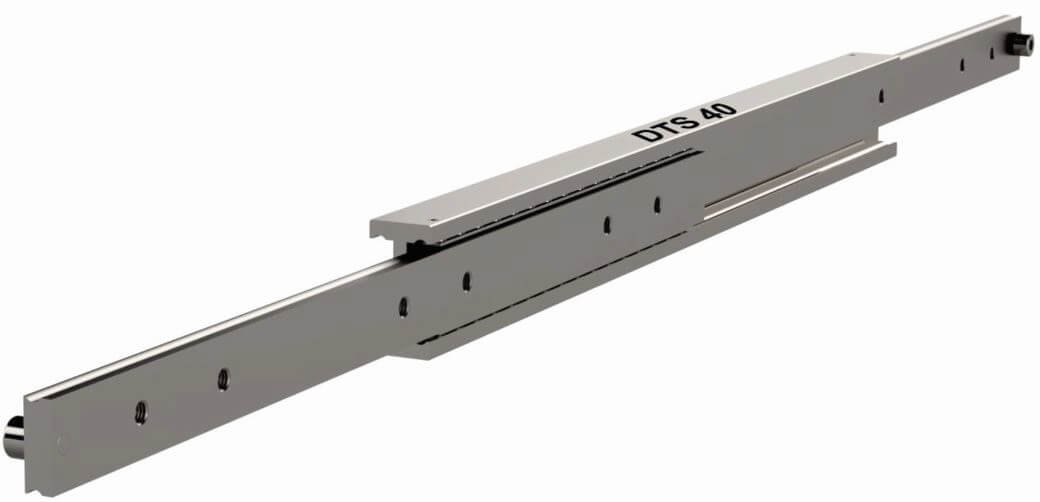

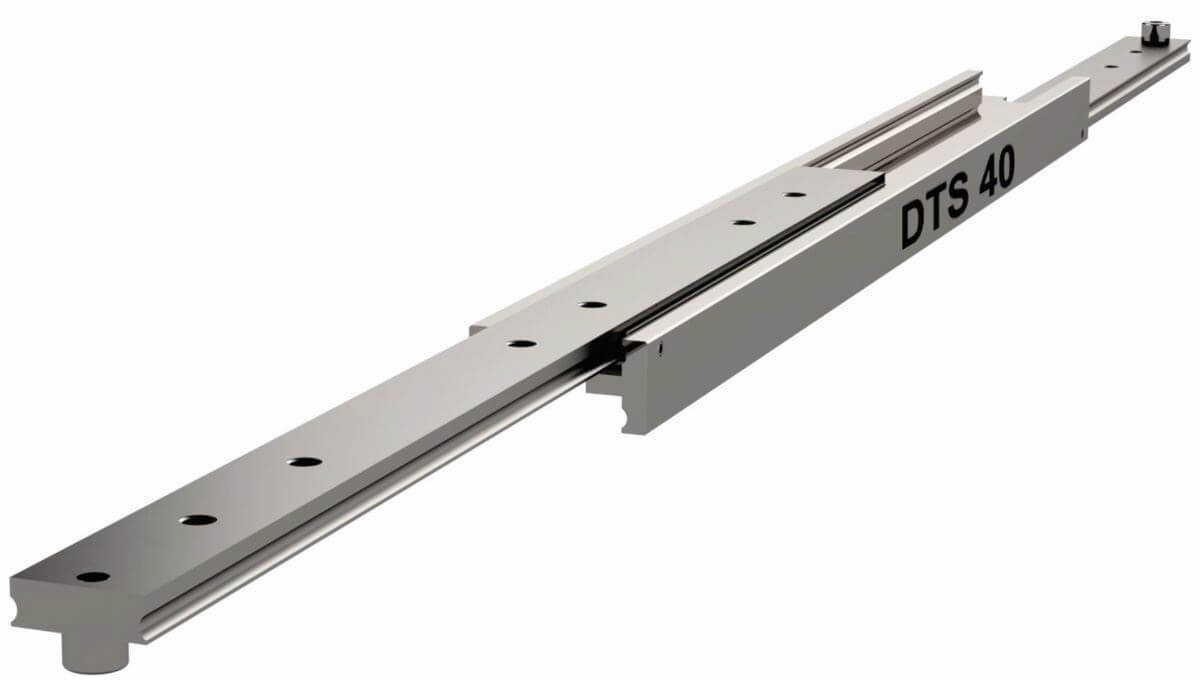

4015.DTS040 (伸縮滑軌) - DTS-40 (40-350kg) 全行程延展 碳鋼重型滑軌

DTS-40是一款堅固、強壯、緊密的伸縮導軌, 被設計于在限縮空間中發揮最大負載。特別適合使用于工業座椅和軍用/緊急車輛的收納系統, 同時也可以套用在會出現扭力的應用。因此導軌規格可采用不銹鋼316L和鋁合金制造, 因此在整個座椅業界受到指定使用，從航天座椅到船舶座椅，可替換材質的產品適用性在這些行業中至關重要。

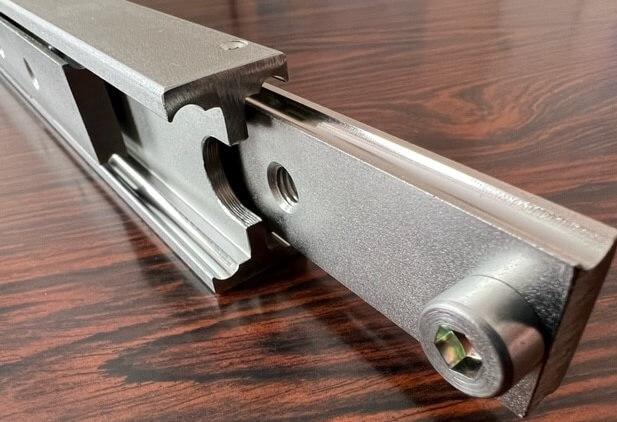

本款導軌行程100%, 載重能力40-350kg/對, 導軌在550mm長可以延展550mm, 載重達到350kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, DTS-40導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。

規格細節

安裝間隙: 24mm
高度: 40mm
閉合長度: 150-2000mm
延展長度: 150-2000mm
最大載重: 40-350 kg/pair
滑軌節數: 3
延展程度: Total
材質: C45 steel
抗震動性: 8

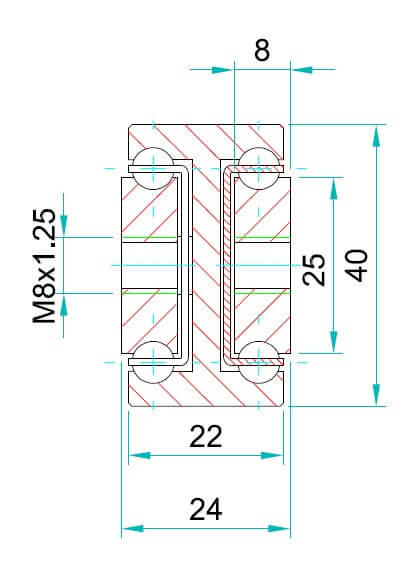

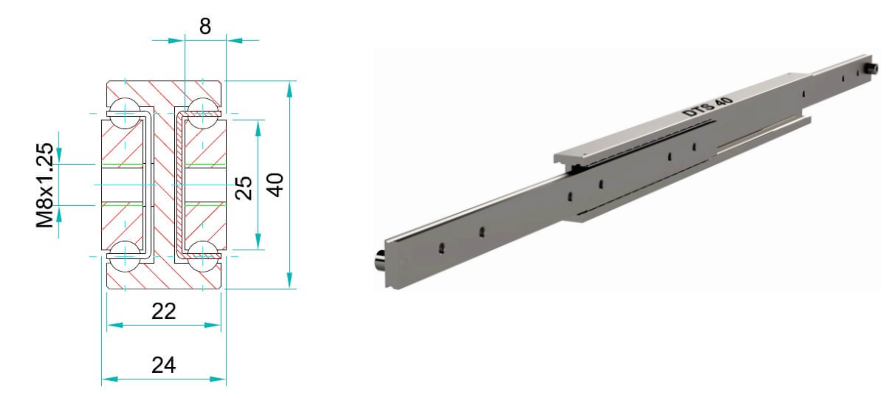

規格圖

適合應用于:

  • 航天 – 飛機座椅
  • 國防 – 軍機 – 艦艇 – 戰斗車輛

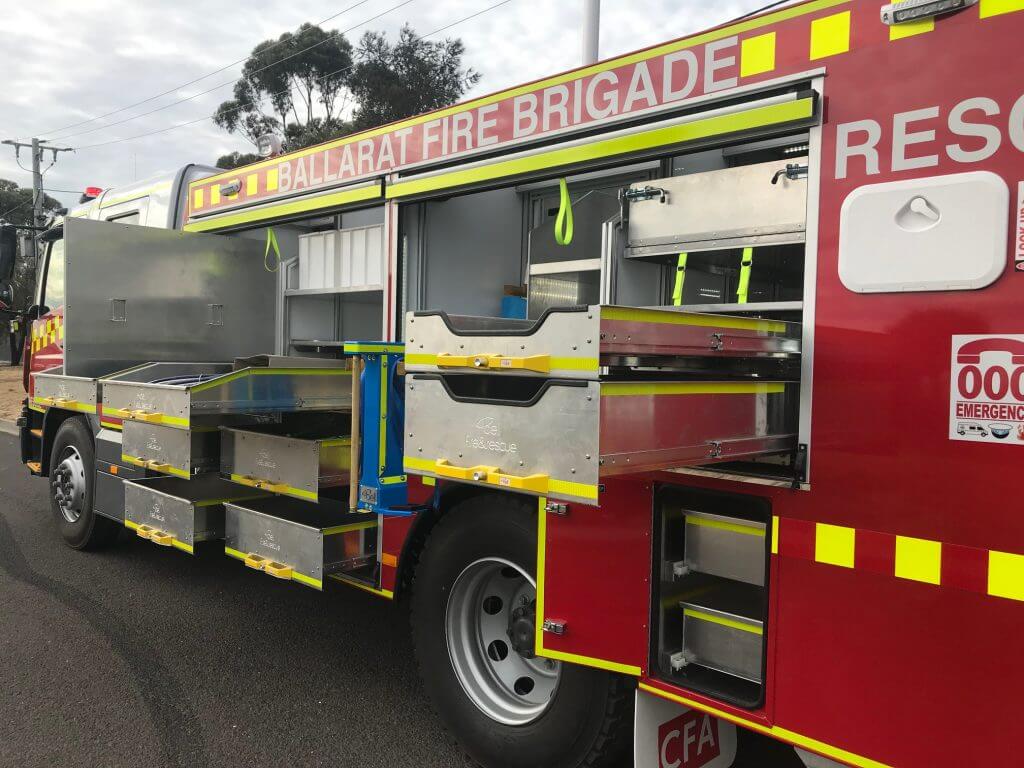

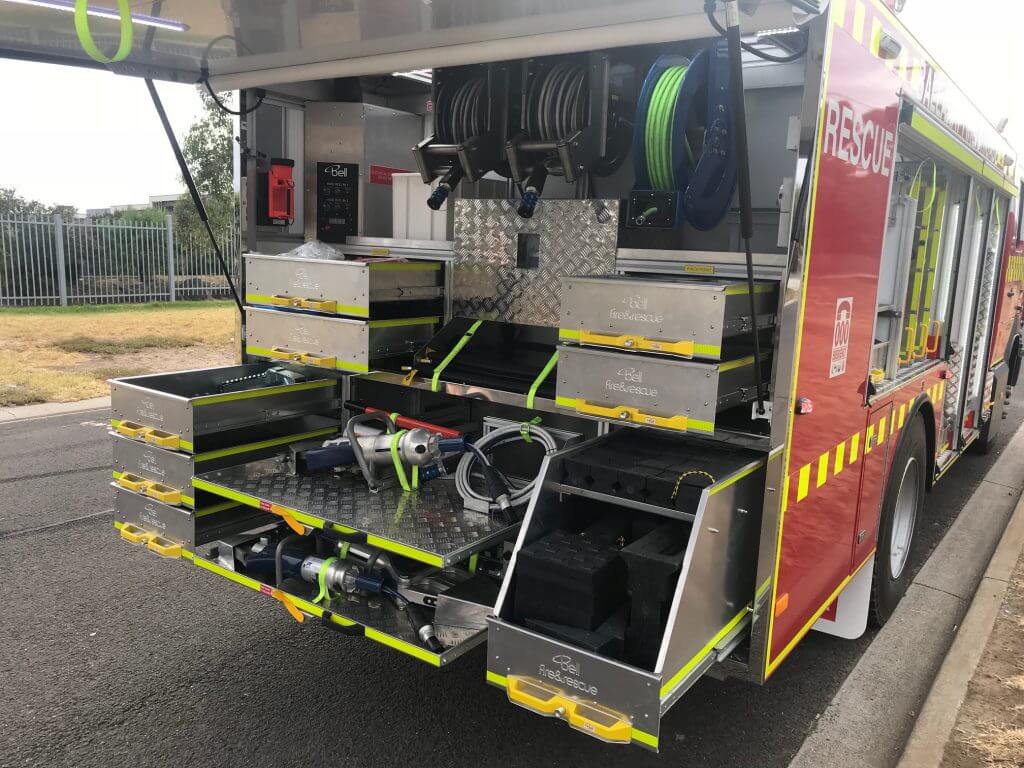

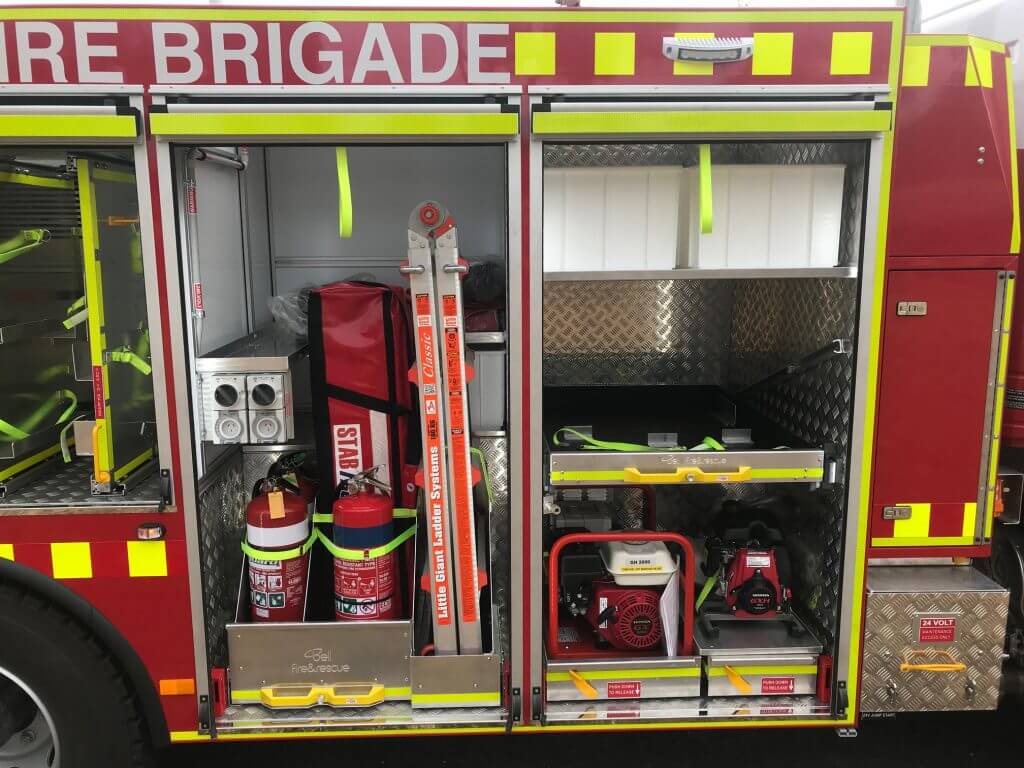

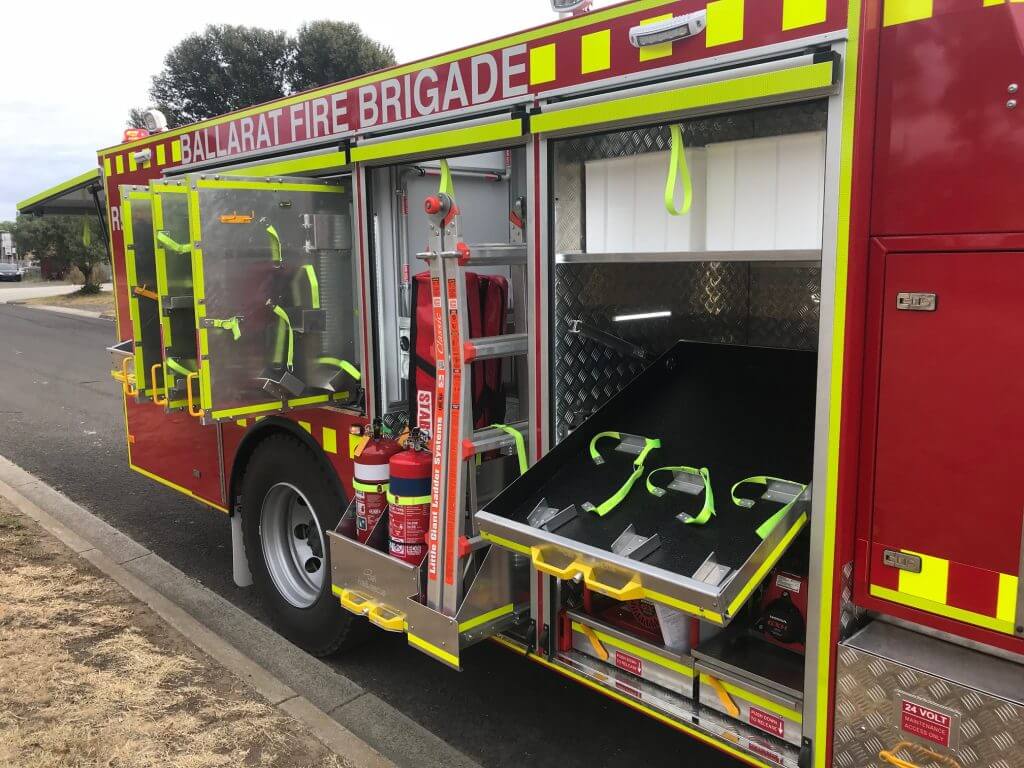

  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 家具 – 建筑 & 滑動組件
  • 海軍 – 抗腐蝕 – 商船 – 石油鑽井平臺
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅


DTS-40是一款堅固、強壯、緊密的伸縮導軌, 被設計于在限縮空間中發揮最大負載。特別適合使用于工業座椅和軍用/緊急車輛的收納系統, 同時也可以套用在會出現扭力的應用。因此導軌規格可采用不銹鋼316L和鋁合金制造, 因此在整個座椅業界受到指定使用，從航天座椅到船舶座椅，可替換材質的產品適用性在這些行業中至關重要。

本款導軌行程100%, 載重能力40-350kg/對, 導軌在550mm長可以延展550mm, 載重達到350kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, DTS-40導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。

我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。DTS-40導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高120%。請與我們聯系以選擇此不加價服務。

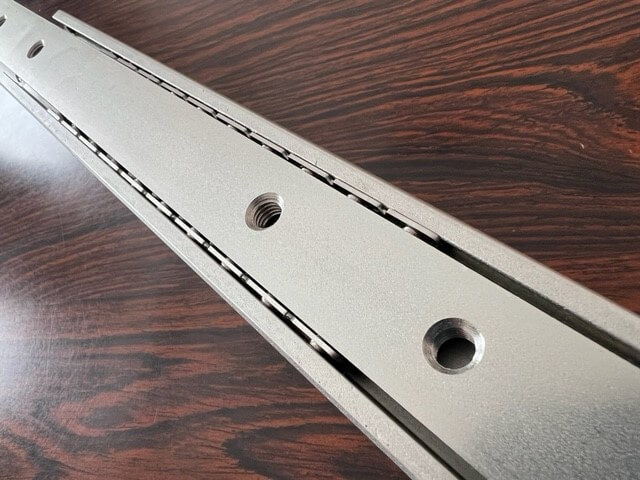

制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。

單支導軌每公尺重5.66kg。

導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。DTS-40型號導軌的各尺寸皆備有庫存，如需量產請容許3-4周生產時間，或與我們訂定庫存計劃。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4015.DTS040.0150150mm150mm250kg
4015.DTS040.0200200mm200mm270kg
4015.DTS040.0250250mm250mm280kg
4015.DTS040.0300300mm300mm290kg
4015.DTS040.0350350mm350mm300kg
4015.DTS040.0400400mm400mm310kg
4015.DTS040.0450450mm450mm320kg
4015.DTS040.0500500mm500mm330kg
4015.DTS040.0550550mm550mm350kg
4015.DTS040.0600600mm600mm340kg
4015.DTS040.0650650mm650mm320kg
4015.DTS040.0700700mm700mm300kg
4015.DTS040.0750750mm750mm290kg
4015.DTS040.0800800mm800mm280kg
4015.DTS040.0850850mm850mm270kg
4015.DTS040.0900900mm900mm250kg
4015.DTS040.0950950mm950mm230kg
4015.DTS040.10001000mm1000mm220kg
4015.DTS040.10501050mm1050mm210kg
4015.DTS040.11001100mm1100mm200kg
4015.DTS040.11501150mm1150mm190kg
4015.DTS040.12001200mm1200mm180kg
4015.DTS040.12501250mm1250mm170kg
4015.DTS040.13001300mm1300mm160kg
4015.DTS040.13501350mm1350mm155kg
4015.DTS040.14001400mm1400mm150kg
4015.DTS040.14501450mm1450mm145kg
4015.DTS040.15001500mm1500mm140kg
4015.DTS040.15501550mm1550mm130kg
4015.DTS040.16001600mm1600mm120kg
4015.DTS040.16501650mm1650mm110kg
4015.DTS040.17001700mm1700mm100kg
4015.DTS040.17501750mm1750mm90kg
4015.DTS040.18001800mm1800mm80kg
4015.DTS040.18501850mm1850mm70kg
4015.DTS040.19001900mm1900mm60kg
4015.DTS040.19501950mm1950mm50kg
4015.DTS040.20002000mm2000mm40kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

技術 & 保養資訊

DTS40 length 150mm- 3D STEP FILE -
4015.DTS040.0150

DTS40 length 200mm- 3D STEP FILE -
4015.DTS040.0200

DTS40 length 250mm- 3D STEP FILE -
4015.DTS040.0250

DTS40 length 300mm- 3D STEP FILE -
4015.DTS040.0300

DTS40 length 350mm- 3D STEP FILE -
4015.DTS040.0350

DTS40 length 400mm- 3D STEP FILE -
4015.DTS040.0400

DTS40 length 450mm- 3D STEP FILE -
4015.DTS040.0450

DTS40 length 500mm- 3D STEP FILE -
4015.DTS040.0500

DTS40 length 550mm- 3D STEP FILE -
4015.DTS040.0550

DTS40 length 600mm- 3D STEP FILE -
4015.DTS040.0600

DTS40 length 650mm- 3D STEP FILE -
4015.DTS040.0650

DTS40 length 700mm- 3D STEP FILE -
4015.DTS040.0700

DTS40 length 750mm- 3D STEP FILE -
4015.DTS040.0750

DTS40 length 800mm- 3D STEP FILE -
4015.DTS040.0800

DTS40 length 850mm- 3D STEP FILE -
4015.DTS040.0850

DTS40 length 900mm- 3D STEP FILE -
4015.DTS040.0900

DTS40 length 950mm- 3D STEP FILE -
4015.DTS040.0950

DTS40 length 1000mm- 3D STEP FILE -
4015.DTS040.1000

DTS40 length 1050mm- 3D STEP FILE -
4015.DTS040.1050

DTS40 length 1100mm- 3D STEP FILE -
4015.DTS040.1100

DTS40 length 1150mm- 3D STEP FILE -
4015.DTS040.1150

DTS40 length 1200mm- 3D STEP FILE -
4015.DTS040.1200

DTS40 length 1250mm- 3D STEP FILE -
4015.DTS040.1250

DTS40 length 1300mm- 3D STEP FILE -
4015.DTS040.1300

DTS40 length 1350mm- 3D STEP FILE -
4015.DTS040.1350

DTS40 length 1400mm- 3D STEP FILE -
4015.DTS040.1400

DTS40 length 1450mm- 3D STEP FILE -
4015.DTS040.1450

DTS40 length 1500mm- 3D STEP FILE -
4015.DTS040.1500

DTS40 length 1550mm- 3D STEP FILE -
4015.DTS040.1550

DTS40 length 1600mm- 3D STEP FILE -
4015.DTS040.1600

DTS40 length 1650mm- 3D STEP FILE -
4015.DTS040.1650

DTS40 length 1700mm- 3D STEP FILE -
4015.DTS040.1700

DTS40 length 1750mm- 3D STEP FILE -
4015.DTS040.1750

DTS40 length 1800mm- 3D STEP FILE -
4015.DTS040.1800

DTS40 length 1850mm- 3D STEP FILE -
4015.DTS040.1850

DTS40 length 1900mm- 3D STEP FILE -
4015.DTS040.1900

DTS40 length 1950mm- 3D STEP FILE -
4015.DTS040.1950

DTS40 length 2000mm- 3D STEP FILE -
4015.DTS040.2000

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

海上應用

收納系統不局限于陸地, 每種航行于海上的結構多半都會需要重型發電機收納系統。而我們能提供最多樣的抗腐蝕316L不銹鋼滑軌系列。

我們的 Professional系列 – 不銹鋼316L 全部型號皆可以提供不銹鋼316L材質(包含珠槽&配件)。長度最高到2000mm。

商船

用途可從收納柜, 底座滑動設備, 家具, 電子機柜...等等, 任何需要滑動的組件。

不論是運用在19"電子收納架還是發電機, 伸縮滑軌都必須在搖擺及震動環境下堅固運作。

我們的不銹鋼滑軌(單行程或全行程)皆可以透過客制化工程技術修改強度, 抗腐蝕性能, 以套用在不同需求。

藉由我們的專業知識及設計能力, 我們能夠與您的工程團隊共事并共同設計專用抽屜配件, 以達成符合該海上應用的滑動系統。

海上石油平臺

應用包含各式設備收納系統和作業機械的滑動系統。雖說安裝于海上平臺的結構多半設定為靜置, 并不需要伸縮滑軌能夠符合動態負載需求, 但長期穩固及抗腐蝕性能皆為不能變的條件。

從高精度滾輪軌道到人員住宿區域用的一般不銹鋼滑軌, 我們能夠為您推薦需求應用的合適方案。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠為不同的設計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列 航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌 系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

軌道產業


從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。


蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。 同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

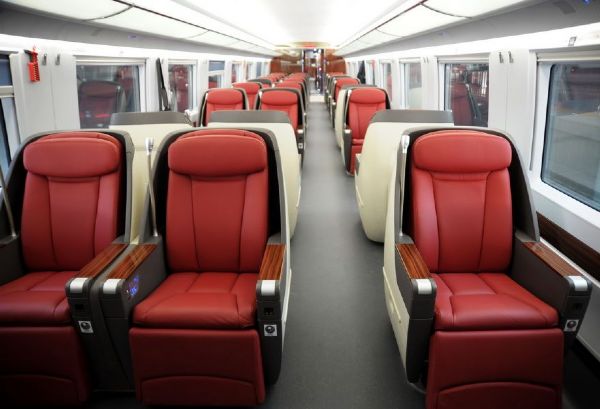

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠為您建議合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列 滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

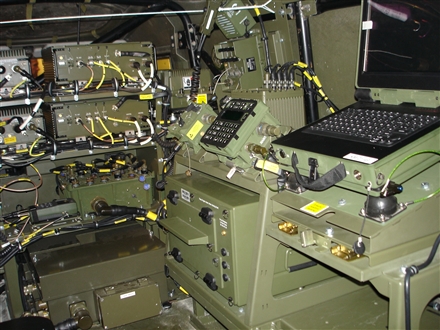

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。
