4015.STR060 (20-260kg)

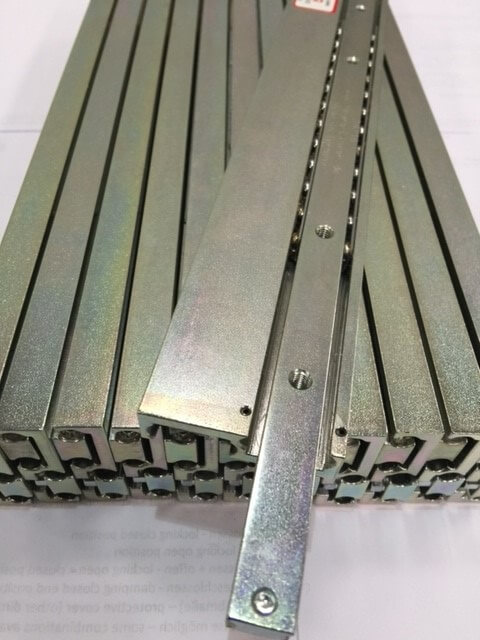

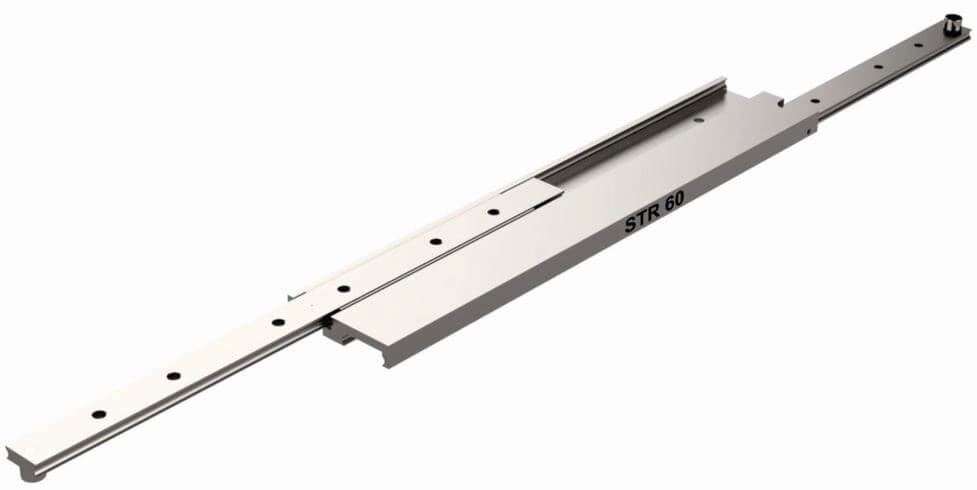

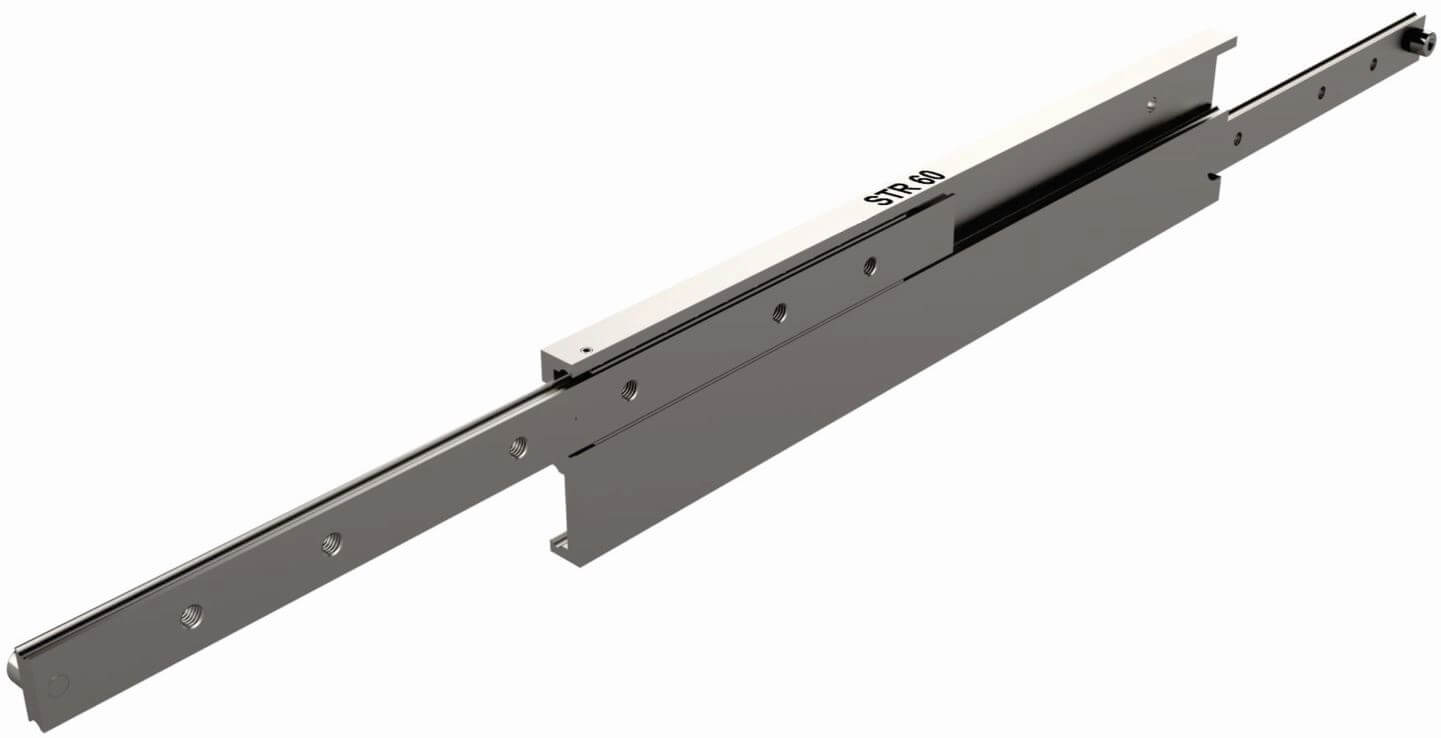

4015.STR060 (伸縮滑軌) - STR-60 (20-260kg) 全行程延展 碳鋼重型滑軌

STR-60是一款堅固、強壯、緊密的伸縮導軌, 被設計于在限縮的14mm安裝空間中發揮最大負載。此導軌具備相當瘦薄的規格, 特別適合使用于軍用機柜和需強度且空間有限的展示屏幕, 同時也可以套用在會出現扭力的應用。

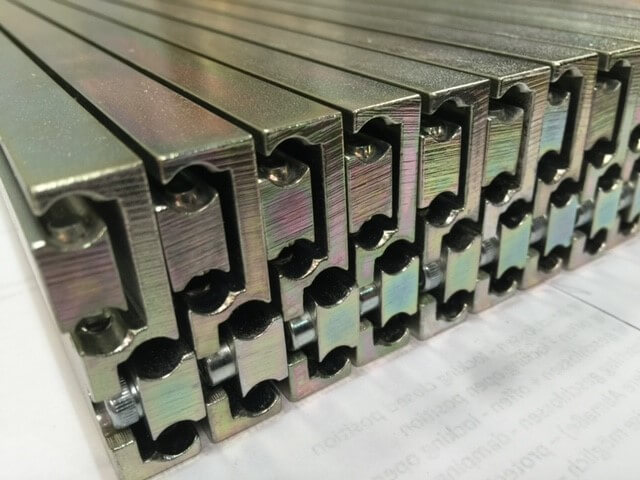

本款導軌行程100%, 載重能力20-260kg/對, 導軌在550mm長可以延展550mm, 載重達到255kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, STR-60導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用S型結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。

規格細節

安裝間隙: 14mm
高度: 60mm
閉合長度: 200-1200mm
延展長度: 200-1200mm
最大載重: 20-260 kg/pair
滑軌節數: 3
延展程度: Total
材質: C45 steel
抗震動性: 8

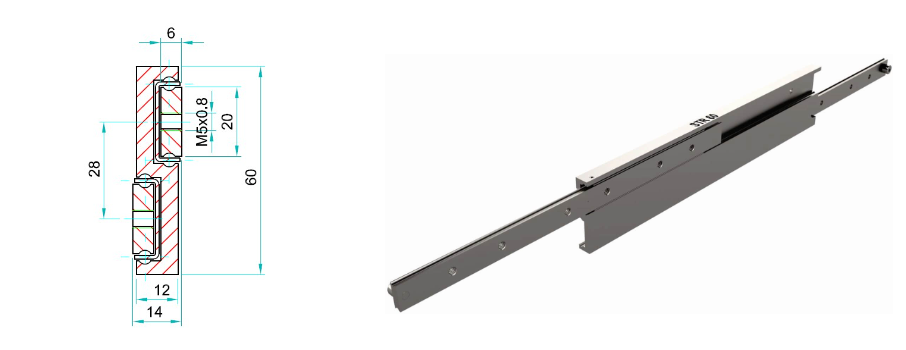

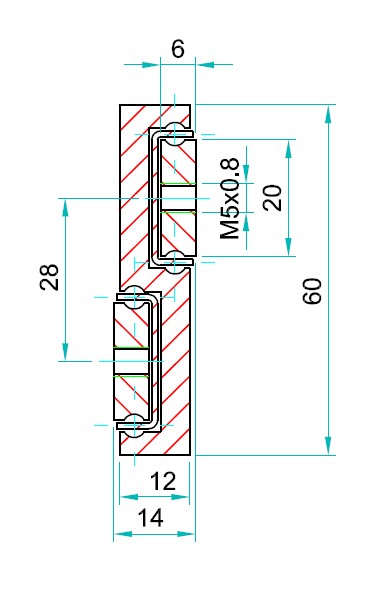

規格圖

適合應用于:

  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅


STR-60是一款堅固、強壯、緊密的伸縮導軌, 被設計于在限縮的14mm安裝空間中發揮最大負載。此導軌具備相當瘦薄的規格, 特別適合使用于軍用機柜和需強度且空間有限的展示屏幕, 同時也可以套用在會出現扭力的應用。

本款導軌行程100%, 載重能力20-260kg/對, 導軌在550mm長可以延展550mm, 載重達到255kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, STR-60導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用S型結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。

STR-60導軌可由不銹鋼316L材質制成并用于需低磁性特性的船舶OEM項目, 更多信息歡迎與我們聯系。我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。

制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。

單支導軌每公尺重5.08kg。

導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。STR-60型號導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4015.STR060.0200200mm200mm130kg
4015.STR060.0250250mm250mm150kg
4015.STR060.0300300mm300mm180kg
4015.STR060.0350350mm350mm220kg
4015.STR060.0400400mm400mm240kg
4015.STR060.0450450mm450mm250kg
4015.STR060.0500500mm500mm260kg
4015.STR060.0550550mm550mm255kg
4015.STR060.0600600mm600mm230kg
4015.STR060.0650650mm650mm200kg
4015.STR060.0700700mm700mm160kg
4015.STR060.0750750mm750mm130kg
4015.STR060.0800800mm800mm100kg
4015.STR060.0850850mm850mm90kg
4015.STR060.0900900mm900mm80kg
4015.STR060.0950950mm950mm70kg
4015.STR060.10001000mm1000mm60kg
4015.STR060.10501050mm1050mm50kg
4015.STR060.11001100mm1100mm40kg
4005.STR060.11501150mm1150mm30kg
4005.STR060.12001200mm1200mm20kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

技術 & 保養資訊

STR-60 length 200mm- 3D STEP FILE -
4015.STR60-200

STR-60 length 250mm- 3D STEP FILE -
4015.STR60-250

STR-60 length 300mm- 3D STEP FILE -
4015.STR60-300

STR-60 length 350mm- 3D STEP FILE -
4015.STR60-350

STR-60 length 400mm- 3D STEP FILE -
4015.STR60-400

STR-60 length 450mm- 3D STEP FILE -
4015.STR60-450

STR-60 length 500mm- 3D STEP FILE -
4015.STR60-500

STR-60 length 550mm- 3D STEP FILE -
4015.STR60-550

STR-60 length 600mm- 3D STEP FILE -
4015.STR60-600

STR-60 length 650mm- 3D STEP FILE -
4015.STR60-650

STR-60 length 700mm- 3D STEP FILE -
4015.STR60-700

STR-60 length 750mm- 3D STEP FILE -
4015.STR60-750

STR-60 length 800mm- 3D STEP FILE -
4015.STR60-800

STR-60 length 850mm- 3D STEP FILE -
4015.STR60-850

STR-60 length 900mm- 3D STEP FILE -
4015.STR60-900

STR-60 length 950mm- 3D STEP FILE -
4015.STR60-950

STR-60 length 1000mm- 3D STEP FILE -
4015.STR60-1000

STR-60 length 1050mm- 3D STEP FILE -
4015.STR60-1050

STR-60 length 1100mm- 3D STEP FILE -
4015.STR60-1100

STR-60 length 11500mm- 3D STEP FILE -
4015.STR60-1150

STR-60 length 1200mm- 3D STEP FILE -
4015.STR60-1200

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

軌道產業


從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。


蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。 同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

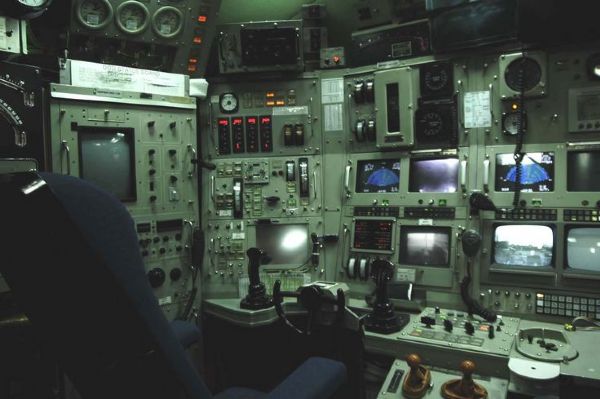

軍事
