4080.LGV76XL - LGV 76

4080.LGV76XL - V型線性導軌 - 6,400-10,000N 徑向負載/塊

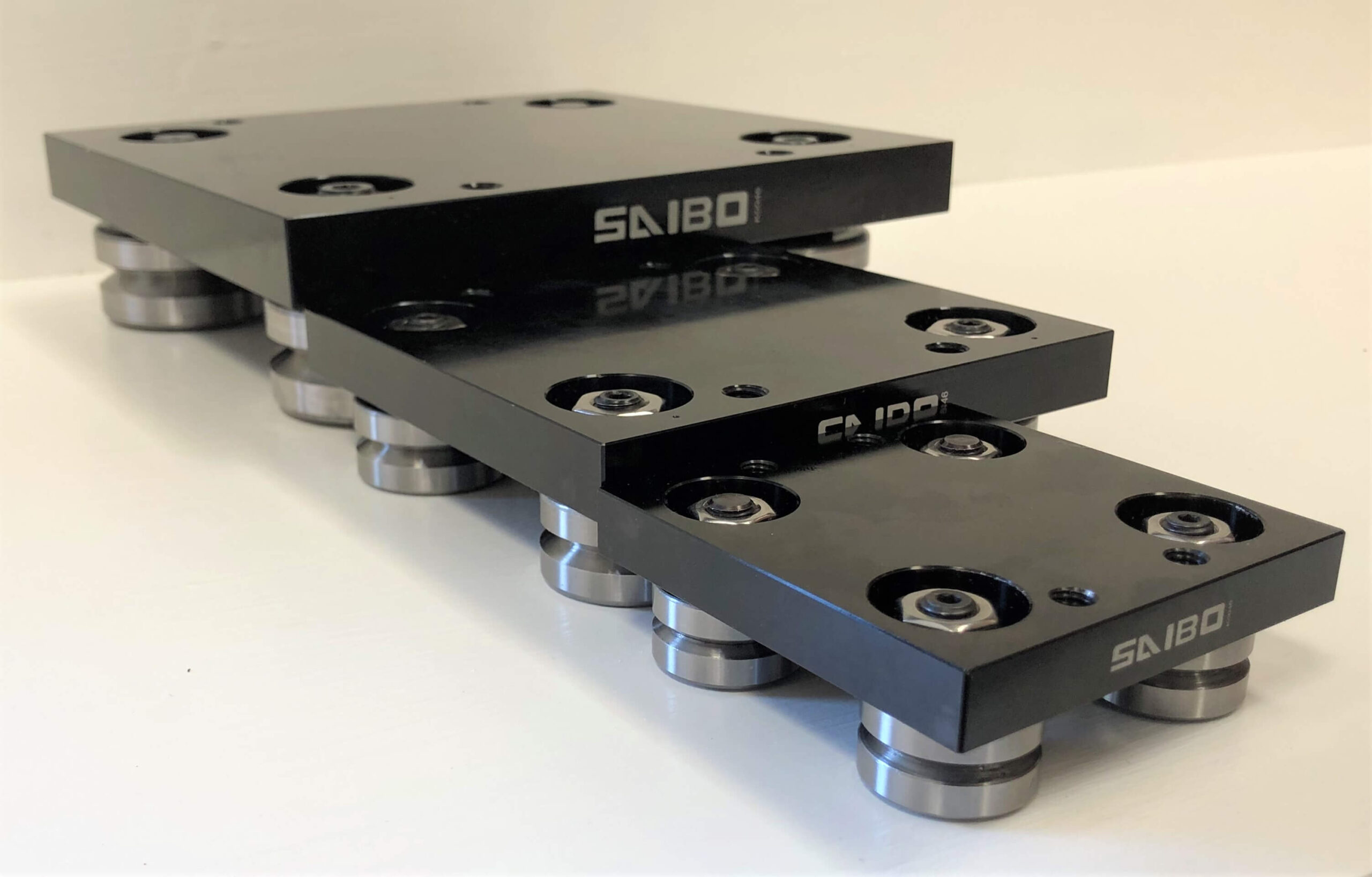

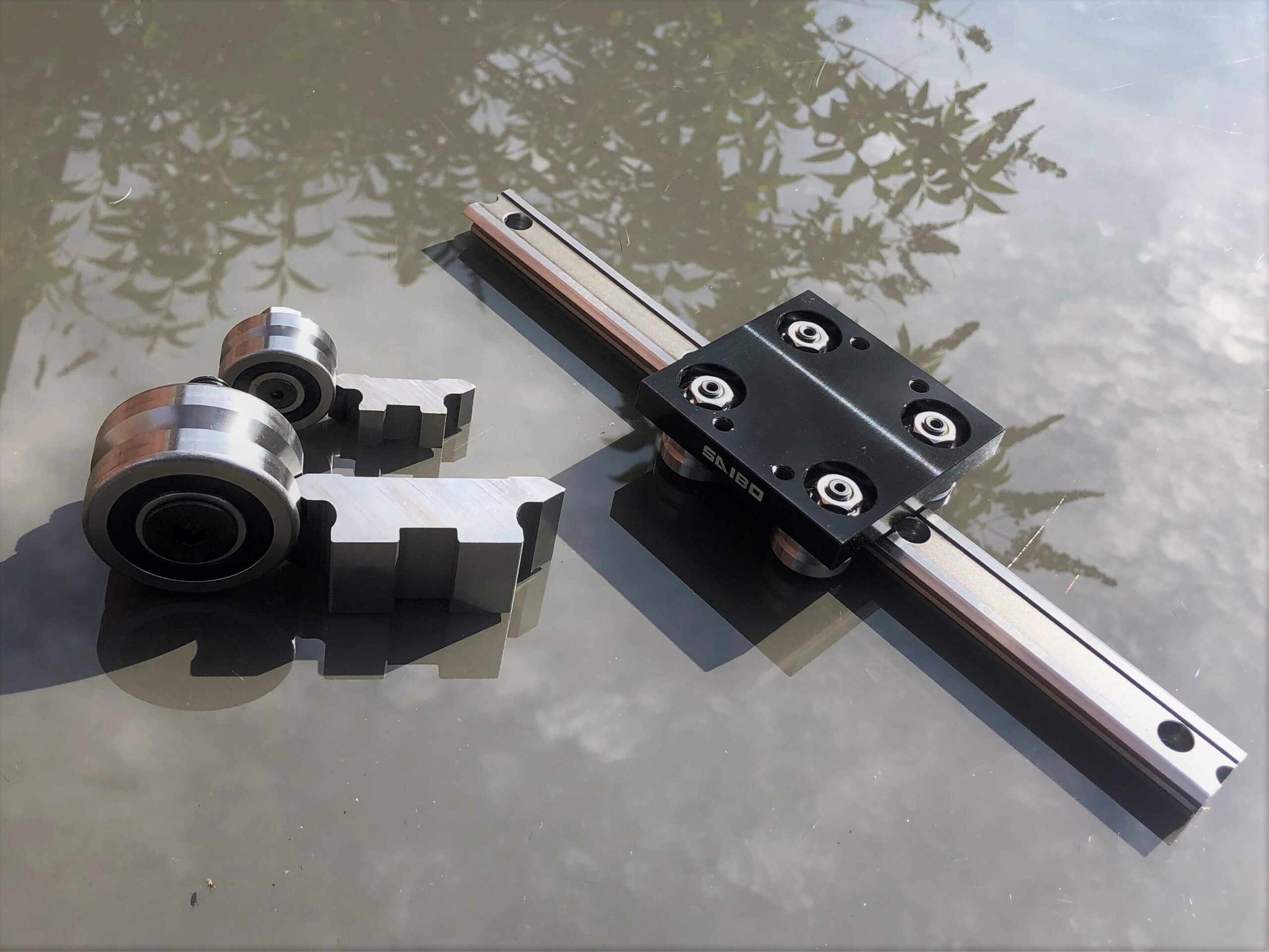

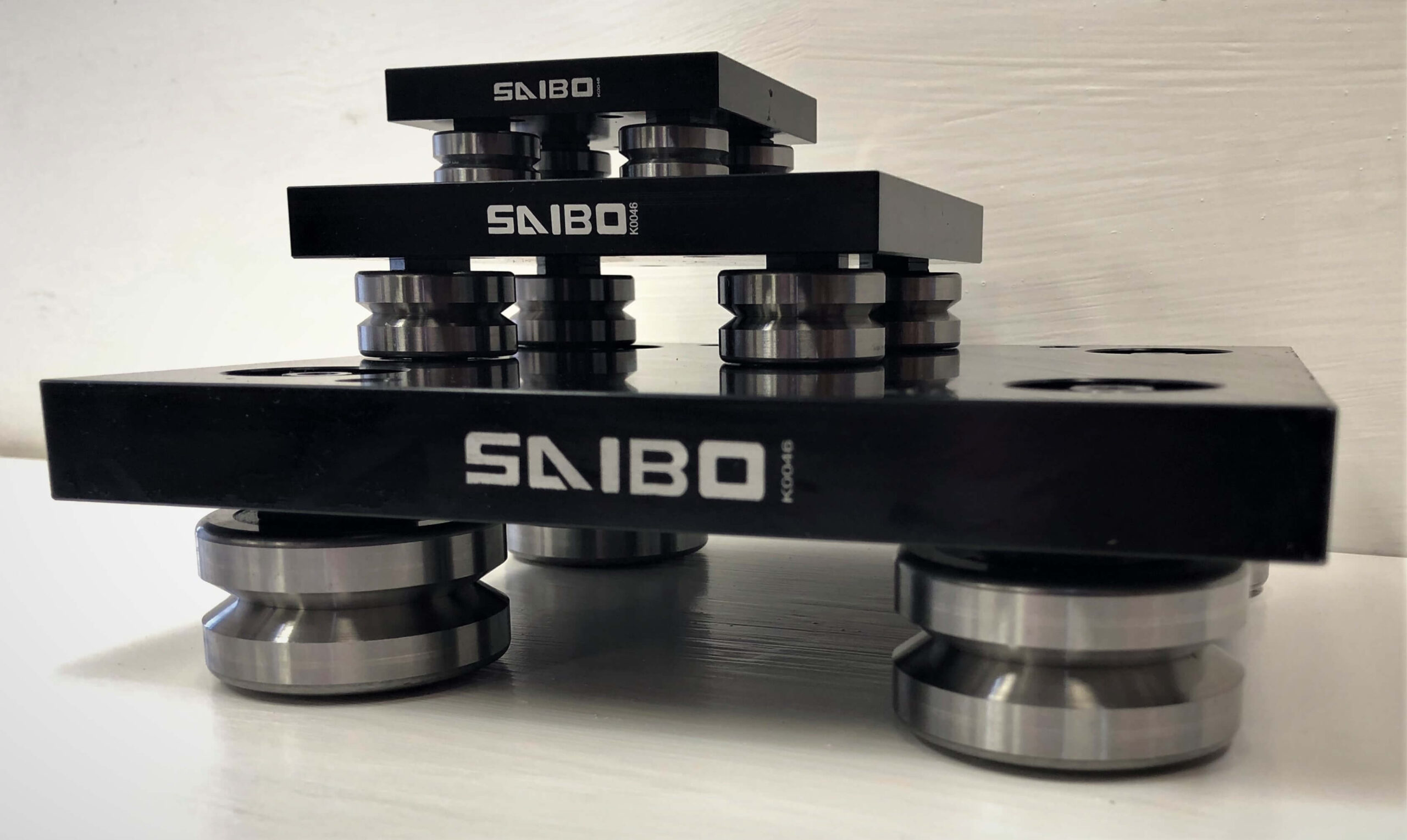

Saibo系列V型線性導軌 (LGV) 的標準品是由雙邊V型工作面導軌、黑色陽極氧化鋁合金滑座、2個正心軸承、2個偏心軸承、密封蓋或潤滑器組成。所有尺寸的導軌皆是采用德國冷抽淬火鋼進行機加工制造。運行表面及安裝面均進行精密研磨處理。進而提供高精度/品質的導軌，具備卓越的耐磨性和高達62HRC的硬度。

LGV導軌設計予即使在惡劣且骯臟的環境下仍需要高速運行的應用。與普通以鋼珠為介質的滑軌不同，LGV系統就算產生耗損也仍然不會發生重大故障。通過調整偏心軸承至需求的公差，即可實現系統保養和校調。

規格細節

安裝間隙:
高度: 58.5mm
閉合長度: N/A
延展長度: N/A
最大載重: 6,400-10,000N
滑軌節數: N/A
延展程度: N/A
材質: Cold Drawn, Induction Hardened Steel
抗震動性: 10

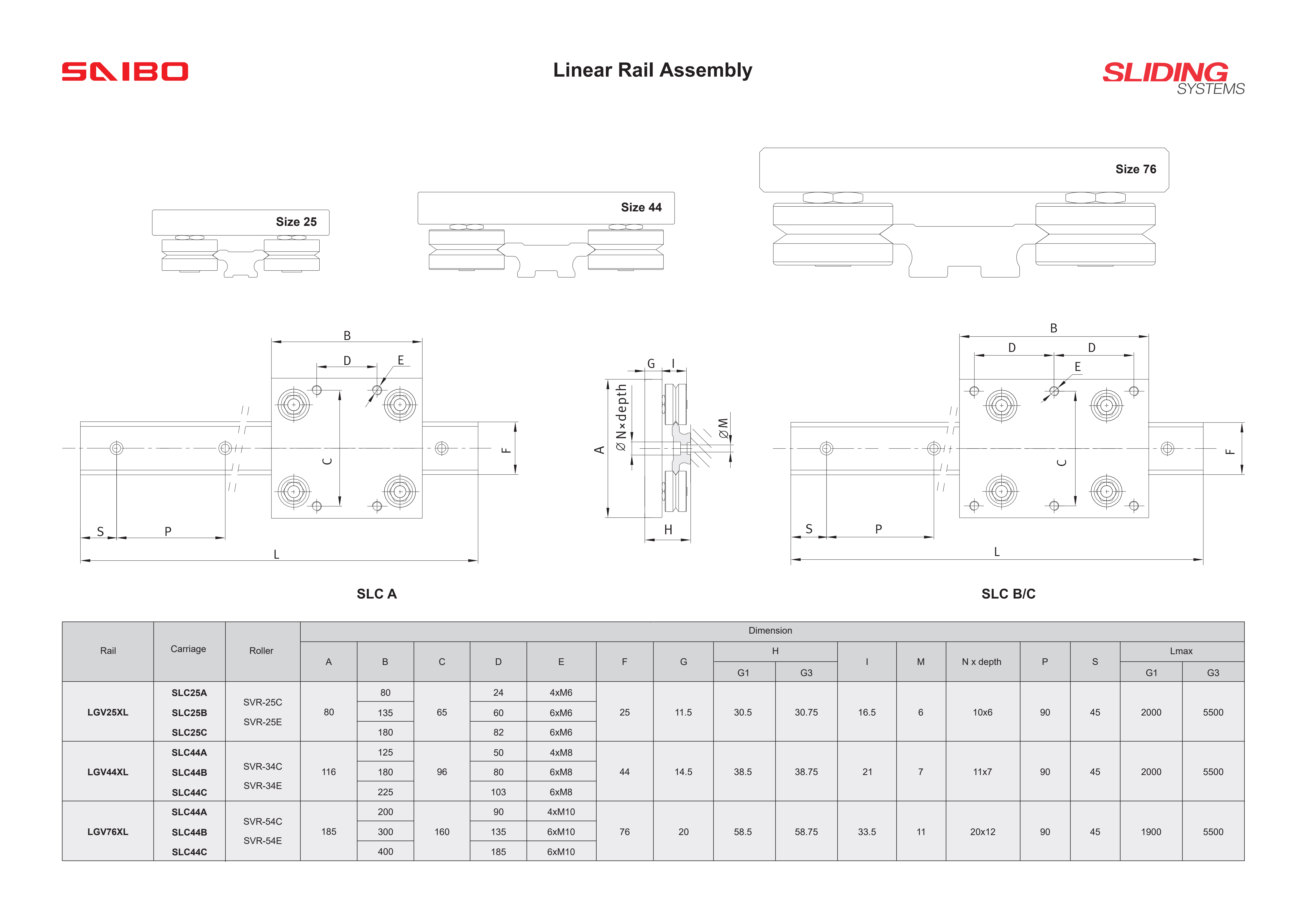

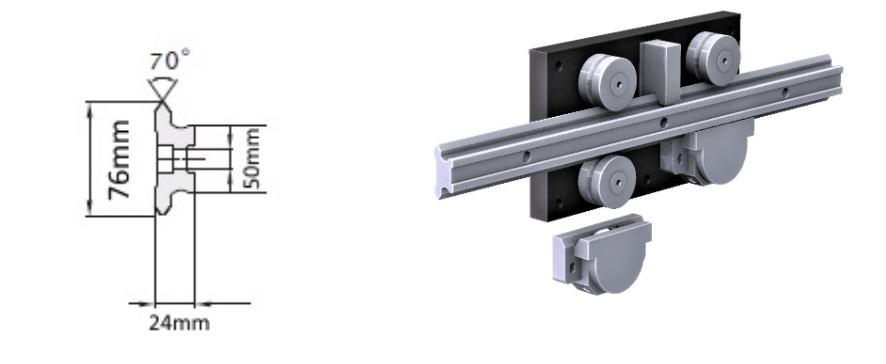

規格圖

適合應用于:

  • 高荷重滑門 - 適用于全數領域
  • 機械制造 - 精準置物系統、運輸設備
  • 安全護欄 - 滑動閘門或可延展的圍欄系統。
  • 機器人技術 – 自動化應用
  • 特殊車輛 - 商用車和救援車、電池收納、滑動天窗、滑門系統、滑動工具墻

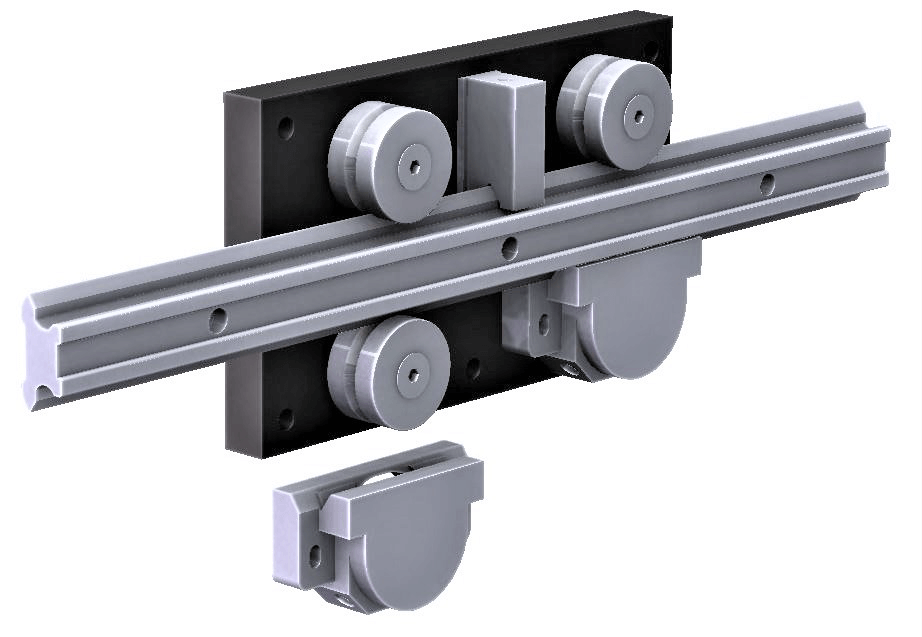

LGV導軌系統包含雙邊V型工作面導軌、黑色陽極氧化鋁合金滑座、2個正心軸承、2個偏心軸承、密封蓋或潤滑器。這些部件之設計能與國際間此標準品的供應商互相置換。

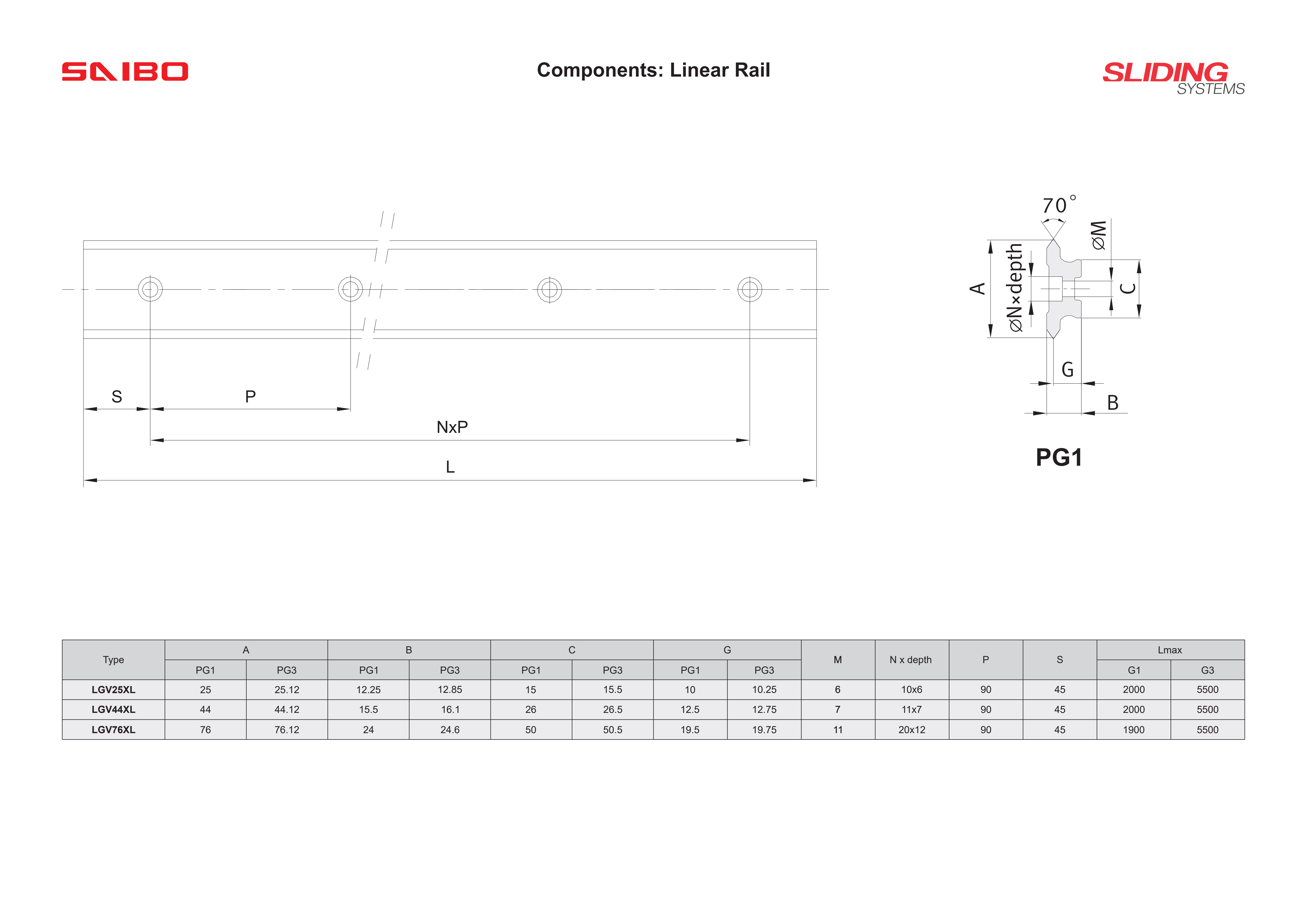

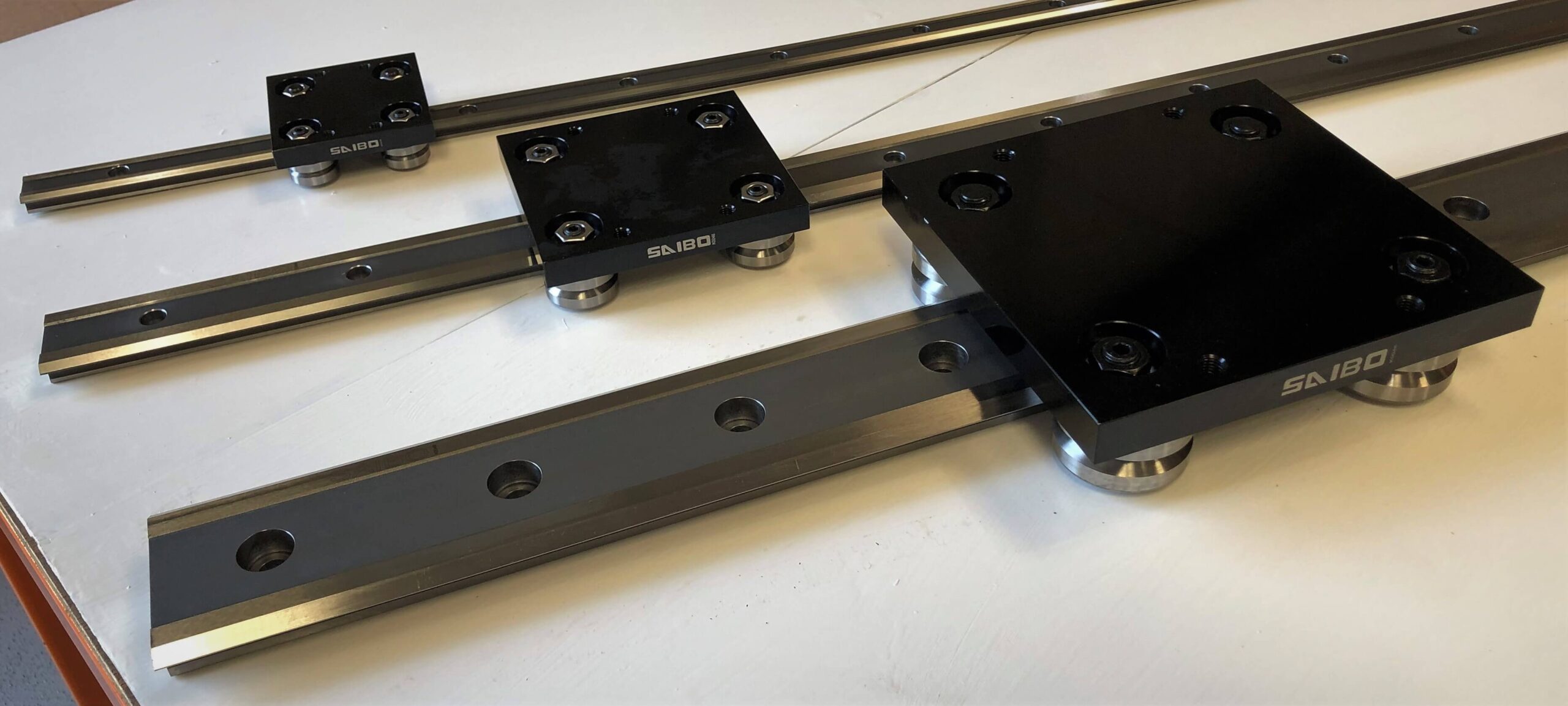

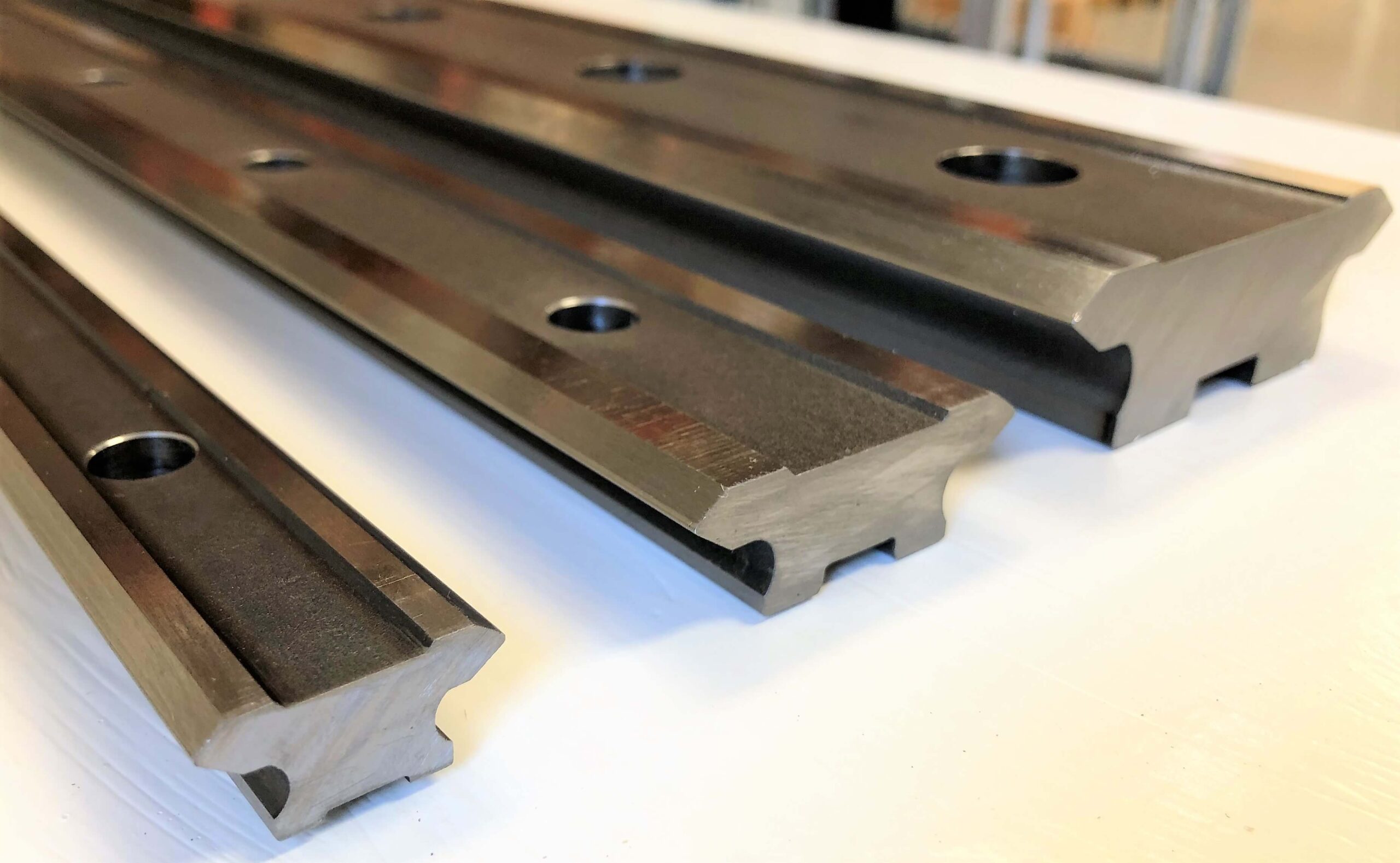

雙邊V型工作面導軌: 是由優質的軸承鋼制成，表面經深度硬化處理以提高耐磨性。

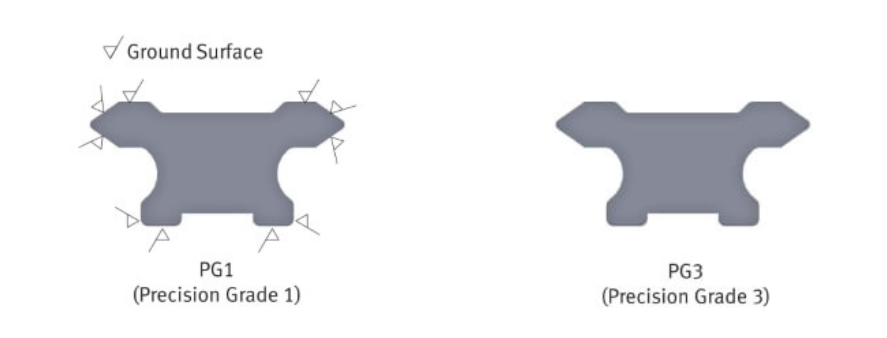

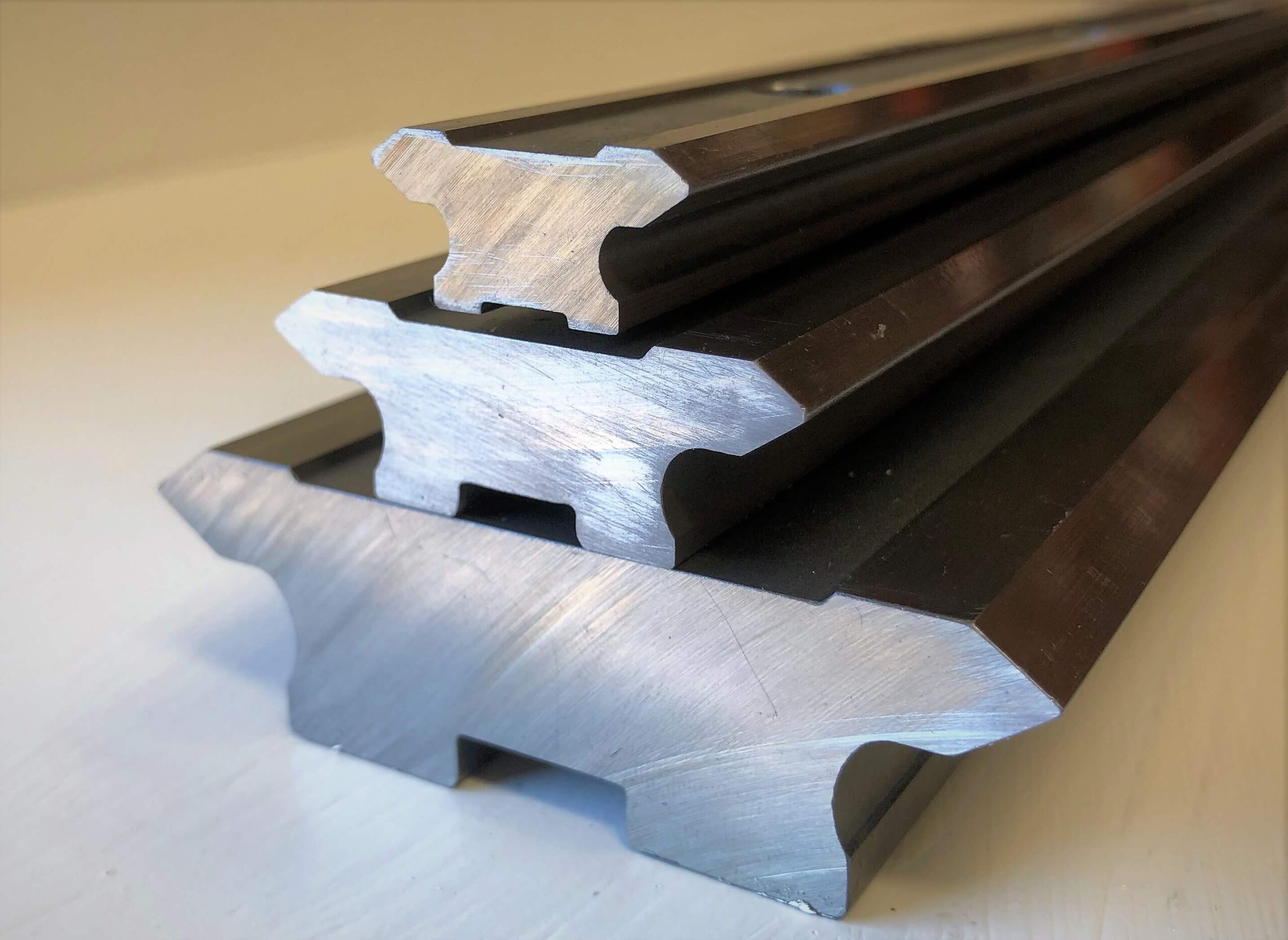

雙邊70°的V型工作面均受過研磨處理以確保平行度?；壉倔w保持較軟硬度以便需要額外鉆安裝孔。 V型線性導軌有3種標準尺寸可選: LGV25XL、LGV44XL、LGV76XL。并有2種精度標準: PG1 (精密級) & PG3 (普通級)。 PG1精度的LGV25/LGV44規格的最大長度為1980mm，LGV76規格的最大長度則為1700mm。 PG3精度的全數規格的最大長度均可達到5.5公尺。若使用對接套件可以實現更長的導軌長度，但此套件僅限用于PG1精度的導軌。

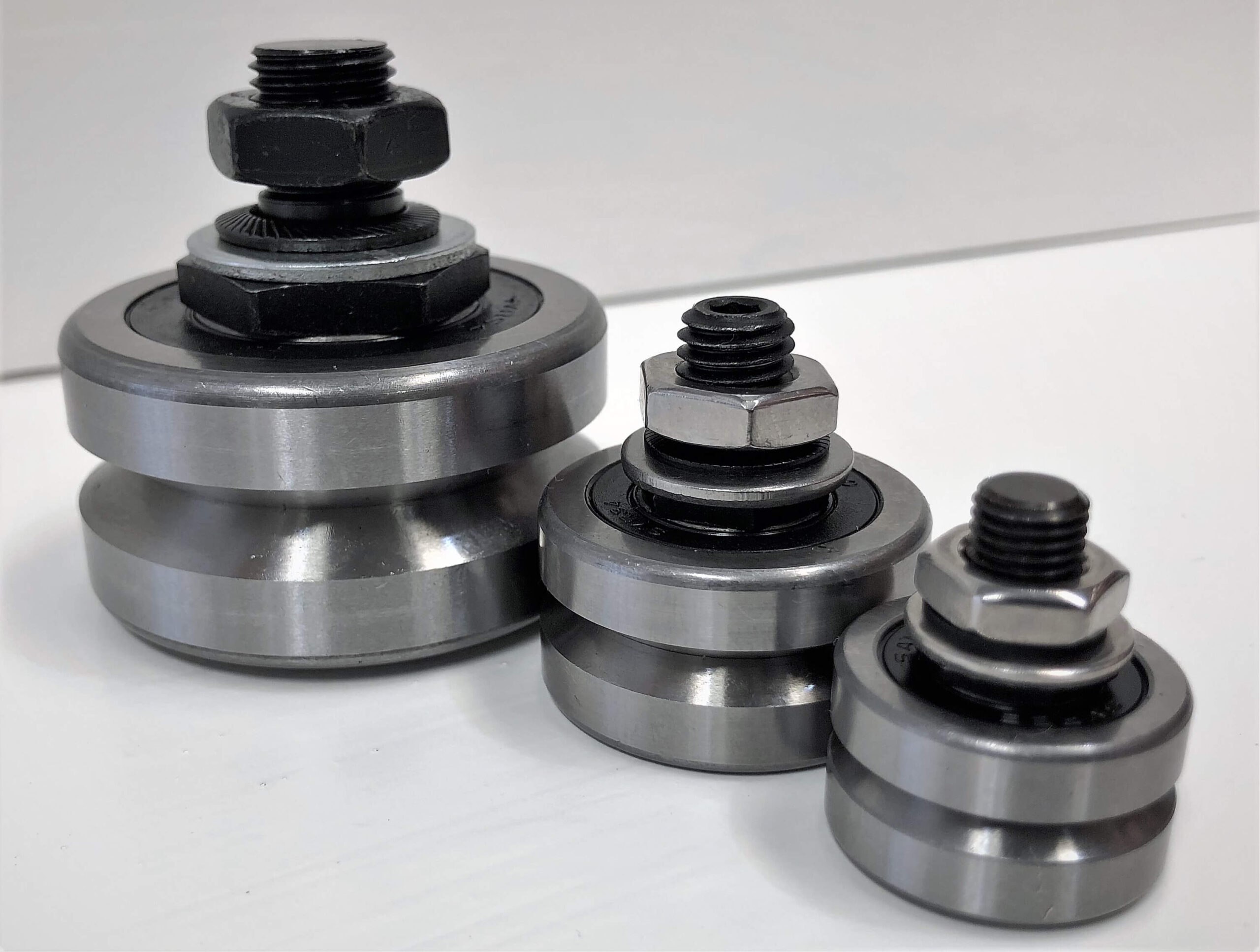

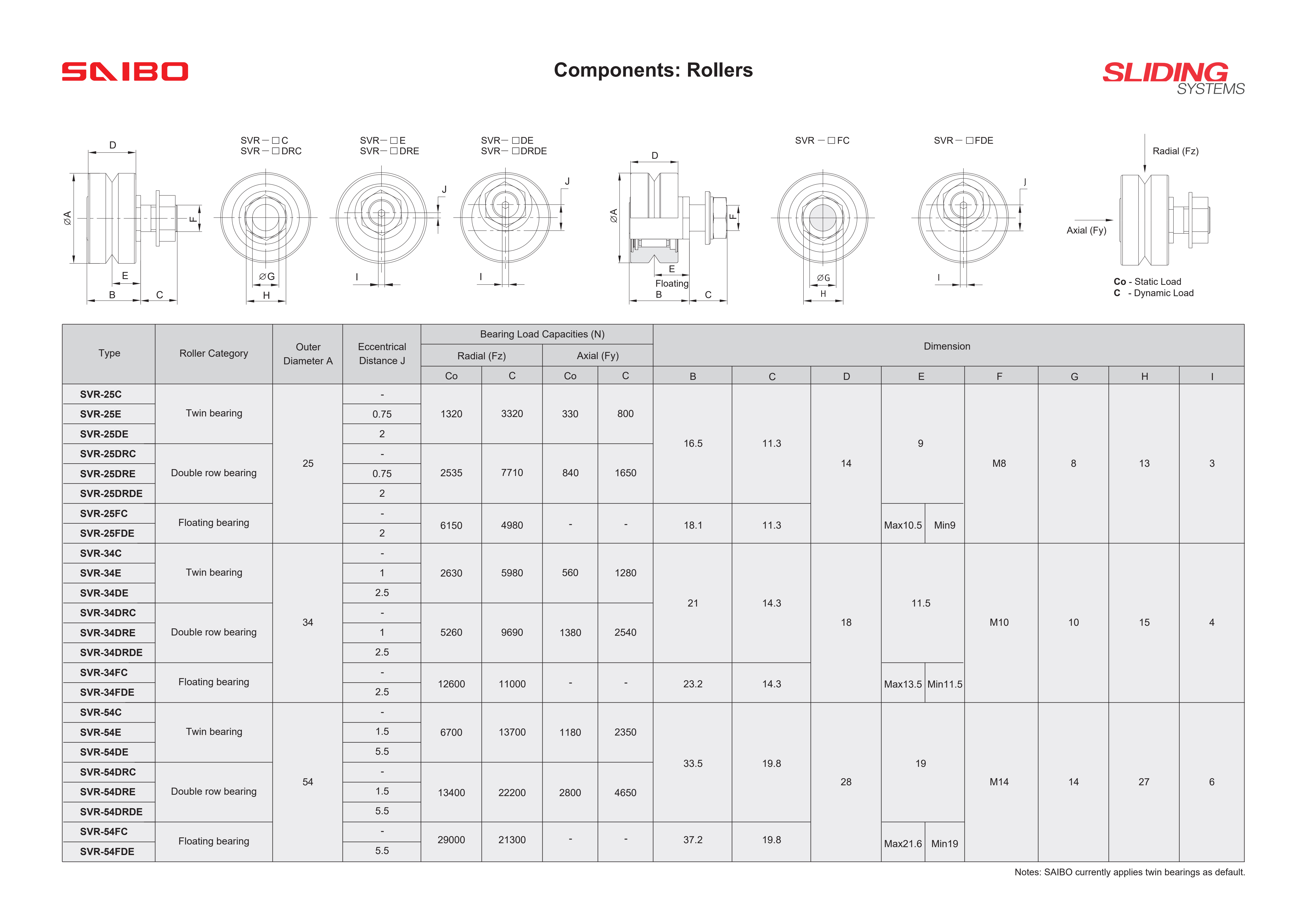

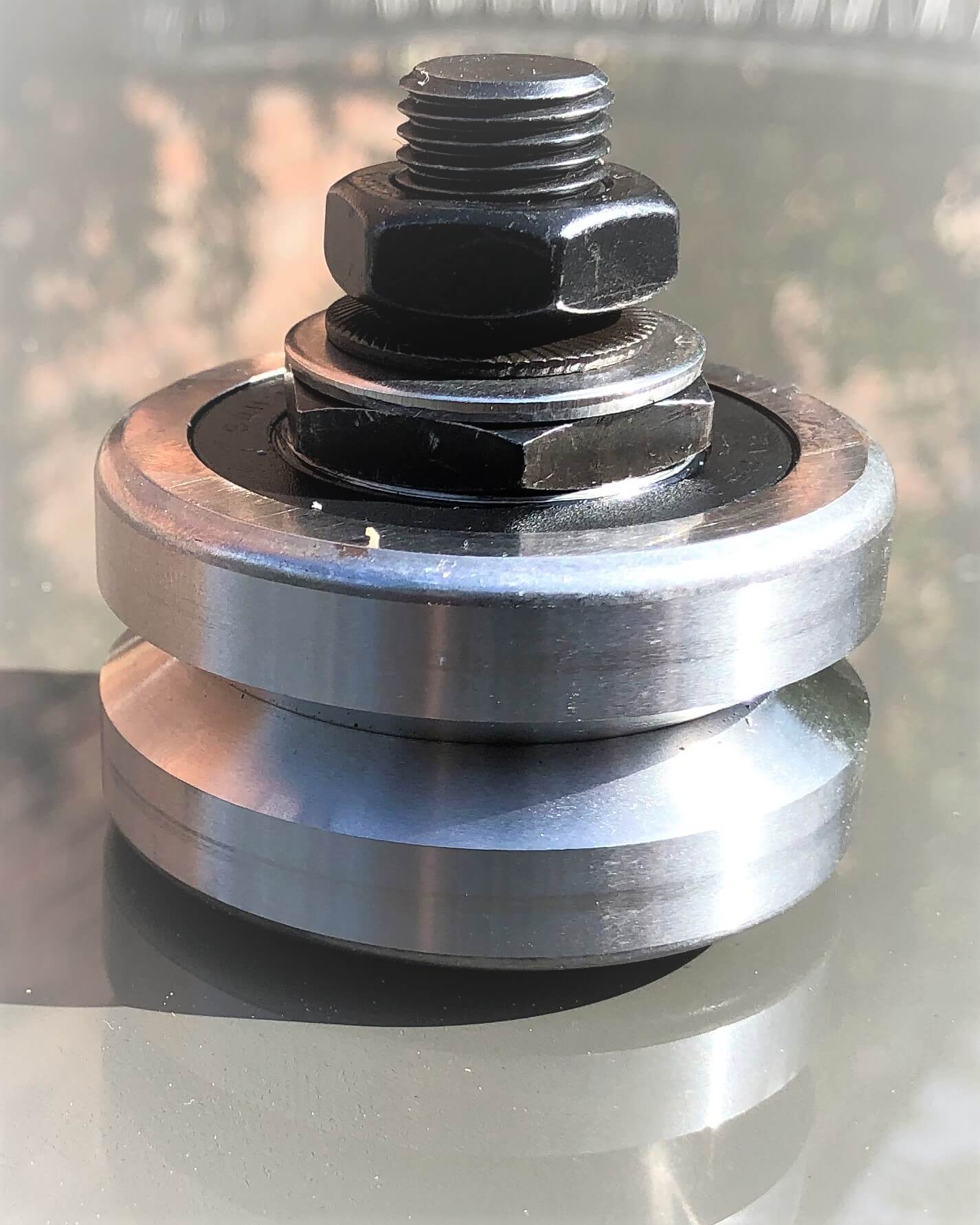

正心&偏心軸承: 由優質的軸承鋼制成，整體軸承經硬化處理以提高耐磨性。能夠供應"對軸承型"或"雙列軸承型"。

所有軸承皆供應標準固定螺栓，也可應需求供應加長版固定螺栓。

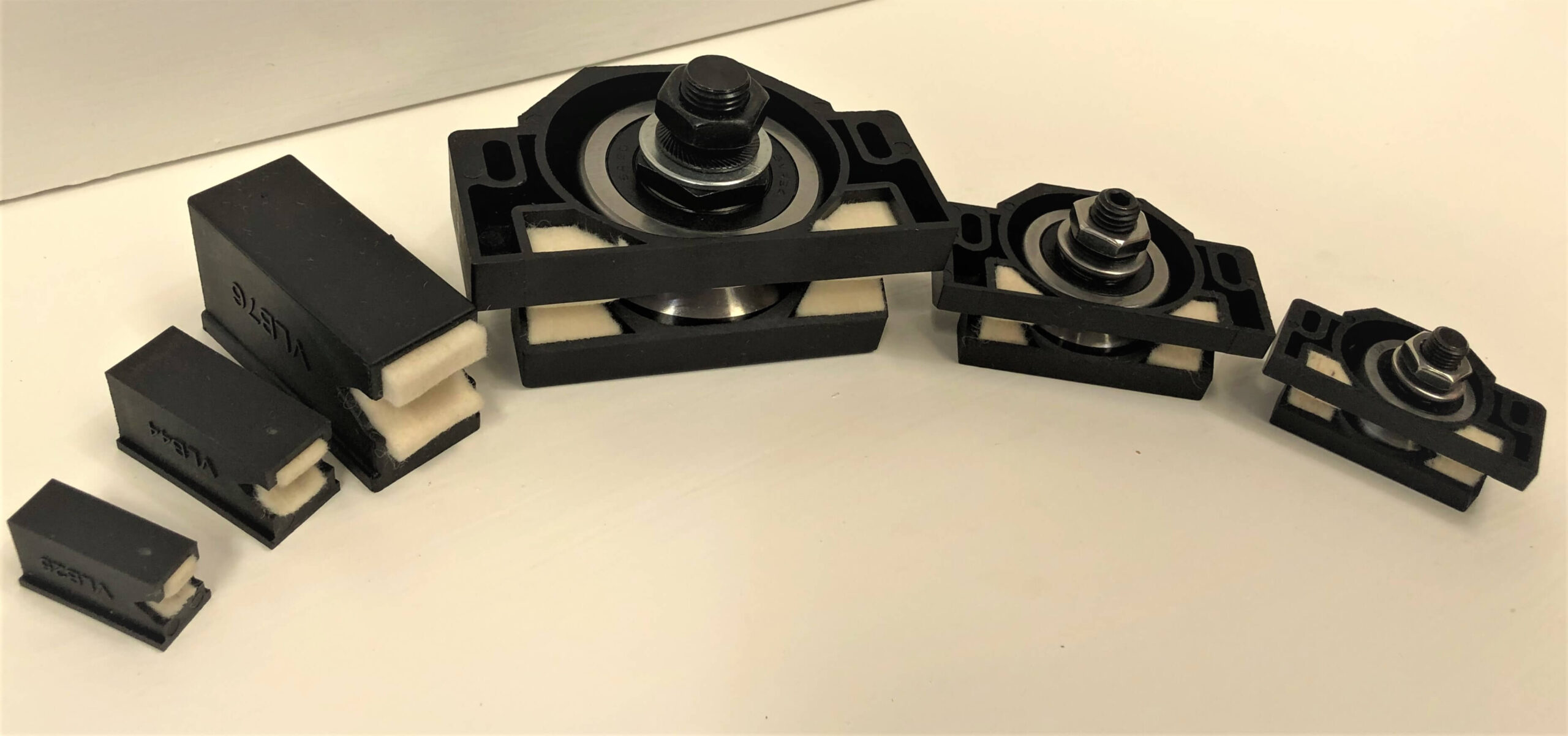

密封蓋: 密封蓋內部配有潤滑毛氈刮片接觸導軌工作表面，以增強負載能力和壽命。

藉由使用密封蓋覆蓋軸承，能夠提供系統額外保護以防止灰塵和污垢進入。

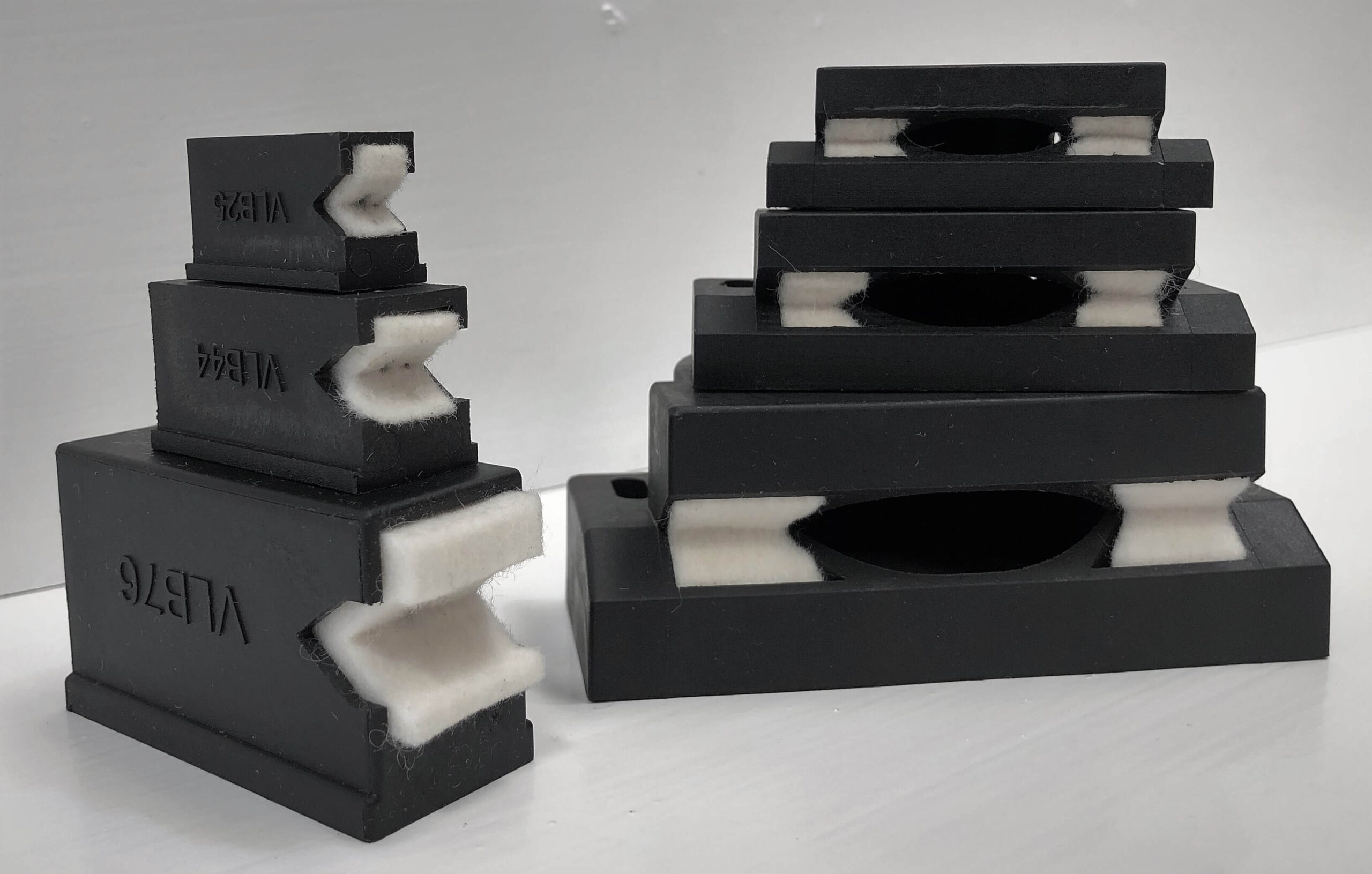

潤滑器: 配有潤滑毛氈刮片接觸導軌工作表面，以增強負載能力和壽命。毛氈刮片透過一個小型彈簧輕壓在導軌工作表面上，以確保最小化運行摩擦。可從潤滑器背面小孔填充潤滑劑。


CAD - Carrier

CAD - Rail - (4080.LGV76XL.0360mm)


下載權限

您必須注冊或登入以下載CAD及其他技術資料。

機器人技術

可應于于機器人和自動化領域

如需了解我們?nèi)绾文軒椭鷳肔GV導軌在機器人技術和自動化領域，請聯系我們 info@gsfslides.com

適合應用于需要高荷重滑門的環境

如需了解我們?nèi)绾文軒椭鷳肔GV導軌在高荷重滑門，請聯系我們 info@gsfslides.com

安全護欄

Saibo緊湊型線性滑軌適合應用于安全護欄系統，像是滑動閘門或可延展的圍欄系統。

如需了解我們?nèi)绾文軒椭鷳肧aibo滑軌在護欄系統，請聯系我們 info@gsfslides.com

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

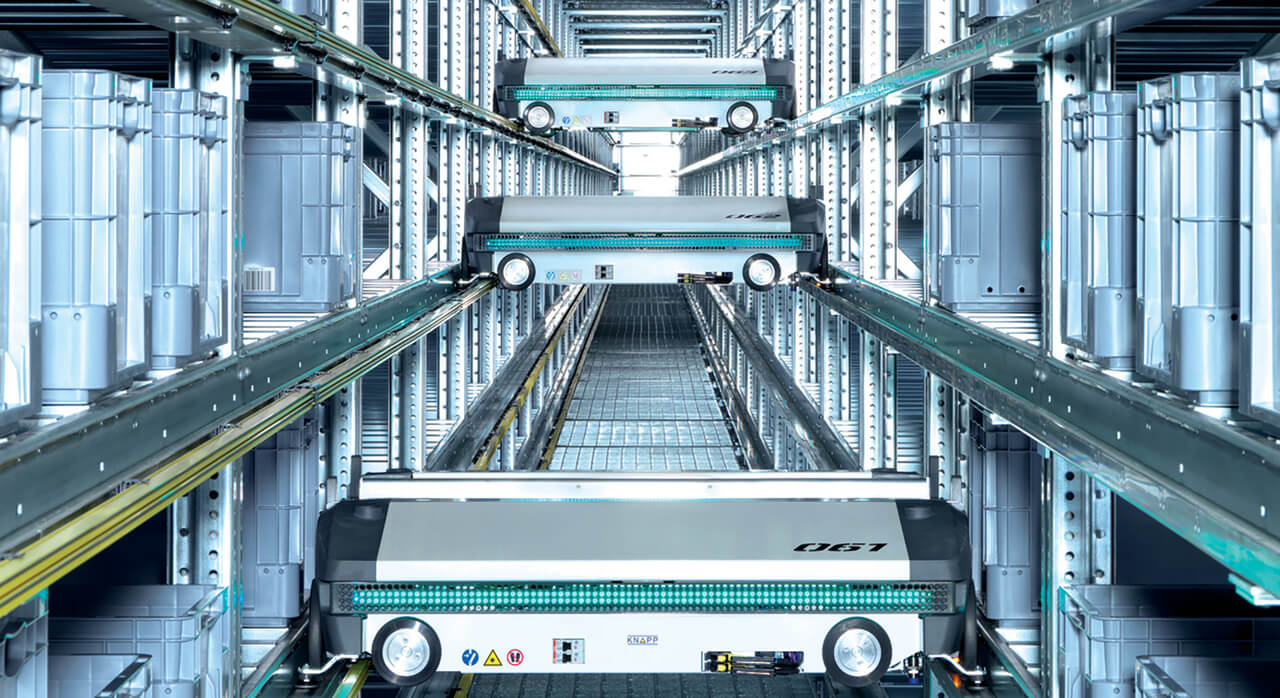

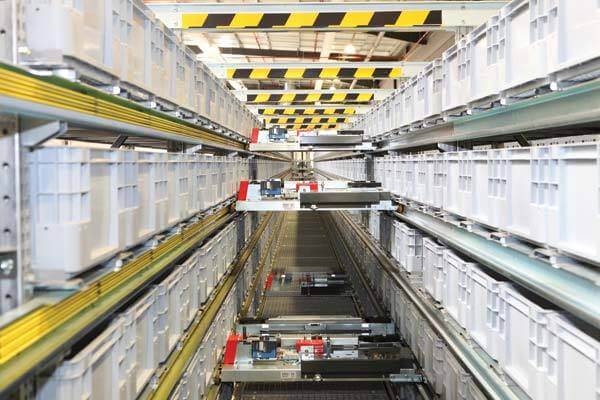

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。
