4080.TPE43 單行程延展

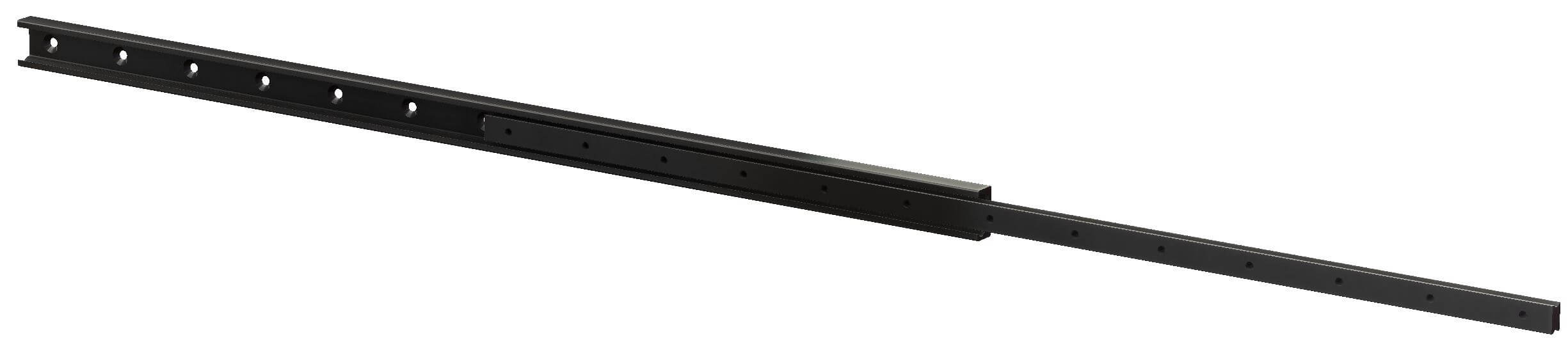

4080.TPE43 單行程延展 (1596-24230N 徑向負載/支) 硬化滑軌

Saibo TPE系列 (單行程伸縮滑軌) 的內外部鋼材皆是由高品質的德國冷抽鋼材制成，并經過感應淬火處理以提高滑軌硬度，具備出色的抗扭剛度和耐磨性。鋼珠和保持架皆由高精度的硬化鋼材制成，以進一步提高耐磨性并降低運行噪音。

TPE系列行程約為滑軌閉合長度的一半?？梢酝高^縮短保持架來增加行程，但會伴隨著滑軌負載能力的降低。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

規格細節

安裝間隙: 22mm
高度: 43mm
閉合長度: 210-1970mm
延展長度: 123-1013mm
最大載重: 1596-24230N per slide
滑軌節數: 2
延展程度: Partial
材質: Hardened Steel
抗震動性: 10

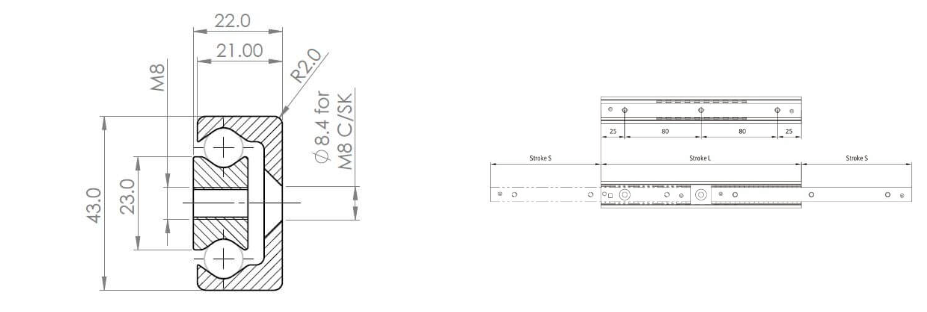

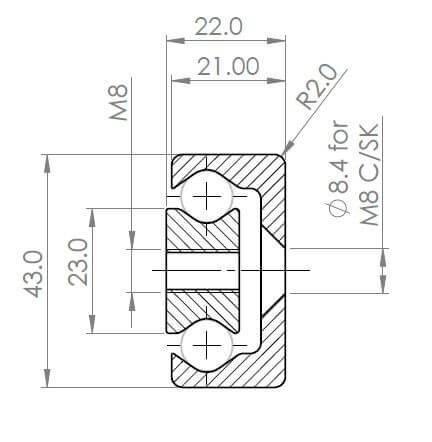

規格圖

適合應用于:

  • 機械制造 - 專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備
  • 座椅系統 – 電動殘障坡道、座椅延伸裝置
  • 物流 – 貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備
  • 交通運輸 – 車門系統、電池收納、滑動天窗


Saibo伸縮滑軌專為需求穩健性和精度的工業應用而設計?；壘o湊的設計采用了鋼珠4點接觸的結構，使得滑軌運行非常平穩順暢且鋼珠與滑軌之間零間隙。這是透過特殊的V型軌道設計以利最小化軸承摩擦與耗損。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

其耐用性及出色的耐磨性使得Saibo伸縮滑軌成為火車門、電池箱、自動倉庫穿梭車以及精密取放物設備應用的理想選擇。我們目前擁有28, 35和43mm的規格。 Saibo伸縮滑軌和線性導軌的設計是不影響品質和性能的前提下，更具成本競爭力取代現有歐洲品牌的最佳選擇。

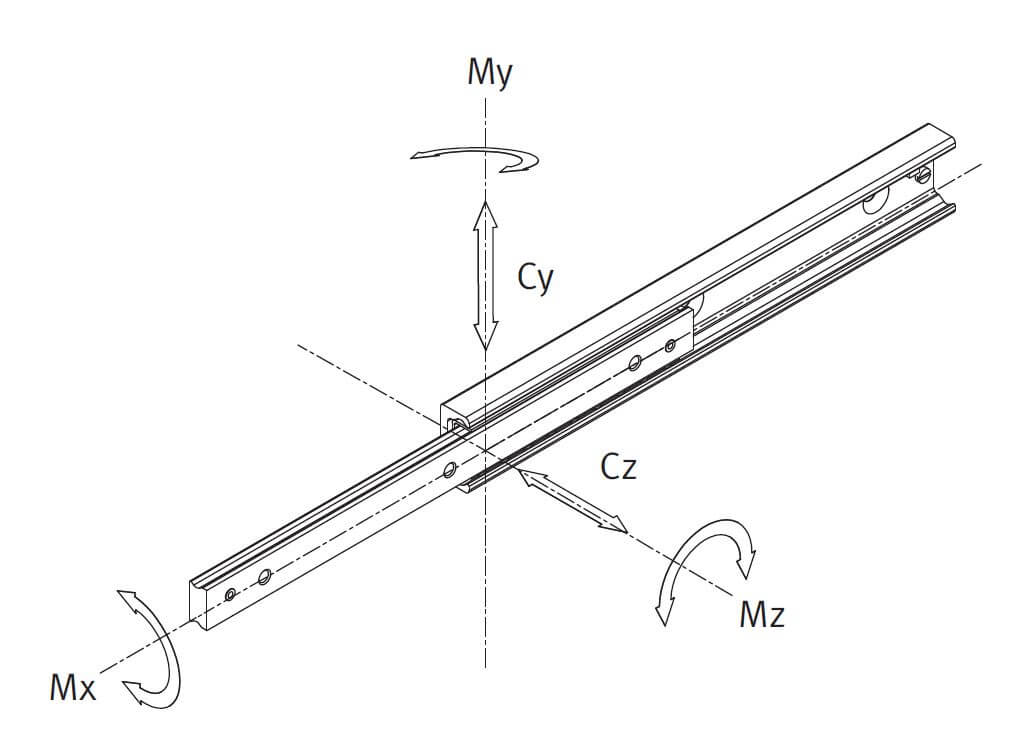

Saibo伸縮滑軌的負載能力是以單根滑軌的徑向軸額定載重訂定，單位為牛頓。數據乘以兩倍即是一對滑軌的載重能力。請?jiān)试S4周的交期，滑軌是以單支計價和出售。請聯系我們以取得批量折扣價。

CAD - (450.step file)

產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (N)

4080.TPE43.210210mm123mm1596N
4080.TPE43.290290mm158mm2873N
4080.TPE43.370370mm208mm3378N
4080.TPE43.450450mm243mm4691N
4080.TPE43.530530mm278mm6040N
4080.TPE43.610610mm313mm7412N
4080.TPE43.690690mm363mm7865N
4080.TPE43.770770mm398mm9233N
4080.TPE43.850850mm433mm10617N
4080.TPE43.930930mm483mm11056N
4080.TPE43.10101010mm518mm12435N
4080.TPE43.10901090mm568mm12878N
4080.TPE43.11701170mm603mm14256N
4080.TPE43.12501250mm638mm15640N
4080.TPE43.13301330mm688mm16076N
4080.TPE43.14101410mm723mm17458N
4080.TPE43.14901490mm758mm18848N
4080.TPE43.15701570mm793mm20240N
4080.TPE43.16501650mm843mm20663N
4080.TPE43.17301730mm878mm22055N
4080.TPE43.18101810mm928mm22480N
4080.TPE43.18901890mm963mm23865N
4080.TPE43.19701970mm1013mm24230N

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

滑動系統

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 info@gsfslides.com

滑動系統

Saibo硬化伸縮滑軌適合應用于所有產業的座椅系統，包括電動殘障坡道、座椅延伸裝置...等等。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 info@gsfslides.com

物流

Saibo硬化伸縮滑軌是物流系統的理想選擇，可應用于貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo硬化伸縮滑軌在物流領域，請聯系我們 info@gsfslides.com

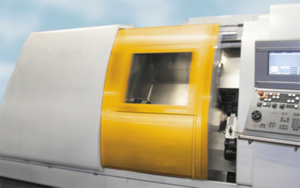

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。
