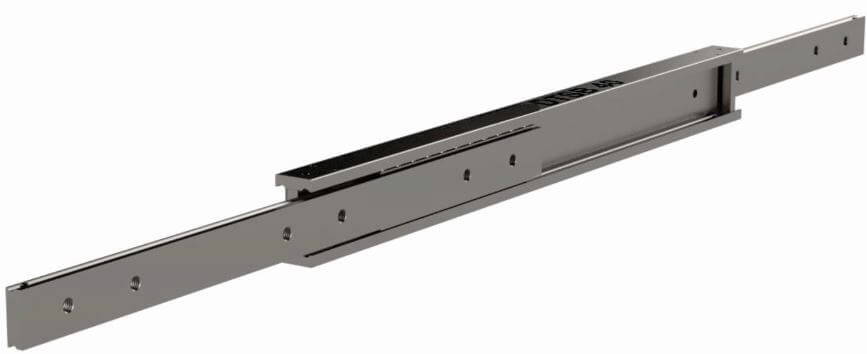

4015.ADTSB40 (35-125kg)

4015.ADTSB040 (伸縮滑軌) - ADTSB-40 (35-125kg) 雙向全行程延展 鋁合金6082-T6

此為一系列使用6082-T6鋁合金及不銹鋼珠制成的重型導軌。藉由我們標準化的銑削擠型材工藝，我們能夠供應大部分鋁牌號的導軌。特別是適用于正確選擇材料會影響性能的軍事及航天應用。

此為一款高質量、運行平穩、全行程延展的導軌，滾珠軌道經過精密切削并配有預壓。導軌表面處理可供選擇。鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。

規格細節

安裝間隙: 24mm
高度: 40mm
閉合長度: 200-1500mm
延展長度: 200-1500mm
最大載重: 35-125 kg/pair
滑軌節數: 3
延展程度: Bi-Directional
材質: Anodised aluminium 6082
抗震動性: 4

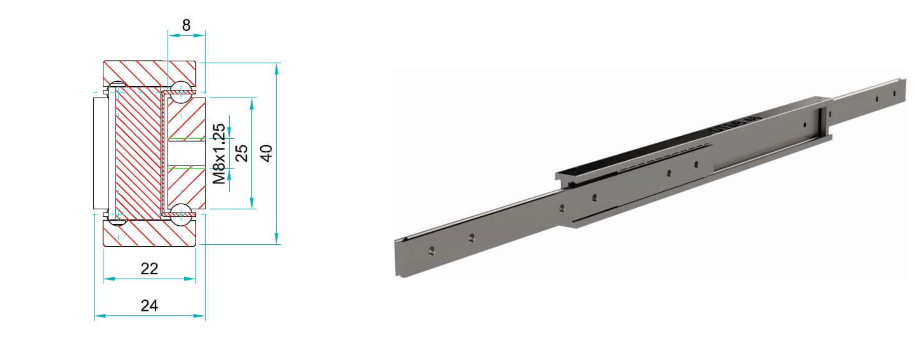

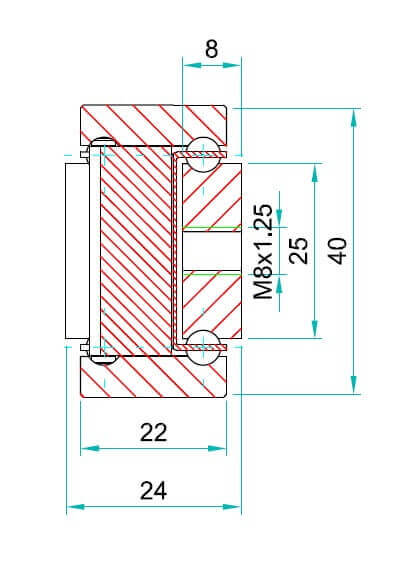

規格圖

適合應用于:

  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車


此為一系列使用6082-T6鋁合金及不銹鋼珠制成的重型導軌。藉由我們標準化的銑削擠型材工藝，我們能夠供應大部分鋁牌號的導軌。特別是適用于正確選擇材料會影響性能的軍事及航天應用。

此為一款高質量、運行平穩、全行程延展的導軌，滾珠軌道經過精密切削并配有預壓。導軌表面處理可供選擇。鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。

重量輕巧的 ADTSB-40 導軌在長度600mm的負載為 125kg。 導軌設計用于雙向全行程，得益于導軌內部擺片機構固定及釋放軌道。唯有第二節軌道擺片被釋放時第一節軌道才能完全延伸。

在投入生產之前，我們不建議在沒有工廠調整和客戶現場測試的情況下，將標準 ADTSB 導軌用于精確的機器人取放物設備或高速穿梭車。導軌運行速度限制在 <0.3m/s。

我們的 Saibo系列 TDB-43LK雙向?qū)к?即是設計用于自動化取物用途，操作速度可達0.8m/s。規格可直接與歐洲他牌置換并更具價格競爭力。

藉由活動的工字鋼強化，這使得此非常緊湊的設計可用于通常只有兩節式導軌適合的飛機座椅和雙向抽屜等應用。導軌表面標準陽極處理，請咨詢我們的工程師以了解其他可用的表面處理。單支 ADTSB-40 每公尺重 2.24kg。

請容許3-4周生產時間，或與我們訂定庫存計劃。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4015.ADTSB40.0200200mm200mm85kg
4015.ADTSB40.0250250mm250mm90kg
4015.ADTSB40.0300300mm300mm95kg
4015.ADTSB40.0350350mm350mm100kg
4015.ADTSB40.0400400mm400mm105kg
4015.ADTSB40.0450450mm450mm110kg
4015.ADTSB40.0500500mm500mm115kg
4015.ADTSB40.0550550mm550mm120kg
4015.ADTSB40.0600600mm600mm125kg
4015.ADTSB40.0650650mm650mm120kg
4015.ADTSB40.0700700mm700mm115kg
4015.ADTSB40.0750750mm750mm110kg
4015.ADTSB40.0800800mm800mm105kg
4015.ADTSB40.0850850mm850mm100kg
4015.ADTSB40.0900900mm900mm95kg
4015.ADTSB40.0950950mm950mm90kg
4015.ADTSB40.10001000mm1000mm85kg
4015.ADTSB40.10501050mm1050mm80kg
4015.ADTSB40.11001100mm1100mm75kg
4015.ADTSB40.11501150mm1150mm70kg
4015.ADTSB40.12001200mm1200mm65kg
4015.ADTSB40.12501250mm1250mm60kg
4015.ADTSB40.13001300mm1300mm55kg
4015.ADTSB40.13501350mm1350mm50kg
4015.ADTSB40.14001400mm1400mm45kg
4015.ADTSB40.14501450mm1450mm40kg
4015.ADTSB40.15001500mm1500mm35kg
