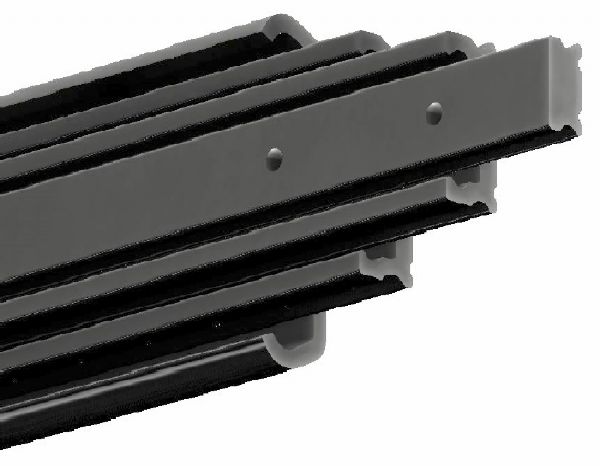

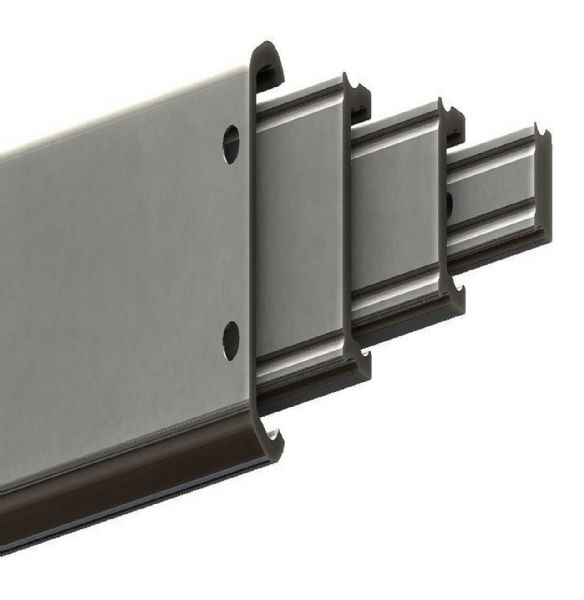

4005.7040 (100-250kg)

4005.7040 (伸縮導軌) - 7040 (100-250kg) ULTIO系列 150%超行程延展 碳鋼/不銹鋼珠

7040是ULTIO系列的重點款式, 是運用精良技術制造的產品, 采用高等材質碳鋼, 厚實冷軋鋼板及不銹鋼珠制造而成。

我們對ULTIO系列進行了產能投資, 能夠完全顛覆舊有重型冷拉鋼的制造方式, 并且架設了庫存計劃, 進而將這系列導軌以更高質量且更具競爭力的價格在市場呈現。

規格細節

安裝間隙: 32mm
高度: 75mm
閉合長度: 300 - 1000mm
延展長度: 450 - 1500mm
最大載重: 100-250 kg/pair
滑軌節數: 4
延展程度: Over
材質: C45 Steel + SPCC
抗震動性: 8

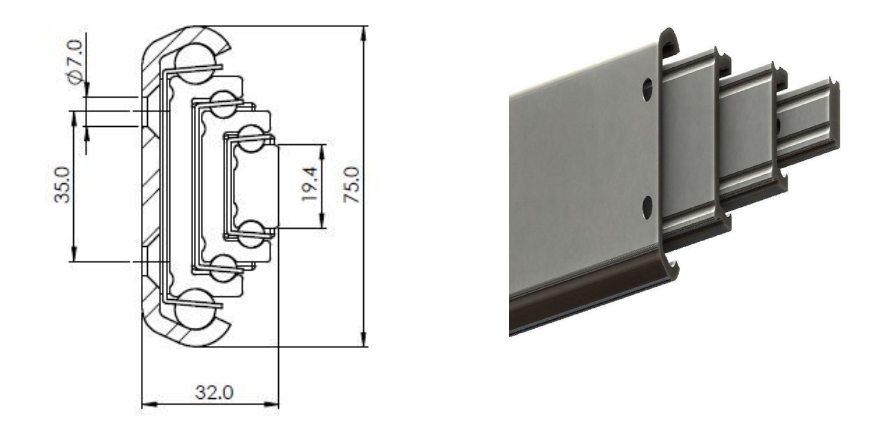

規格圖

適合應用于:

  • 金融 – 自動提款機 – ATM
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 家具 – 建筑 & 滑動組件
  • 機臺制造 – 特殊操作機臺
  • 汽車廠 – 機臺
  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅


7040是ULTIO系列的重點款式, 是運用精良技術制造的產品, 采用高等材質碳鋼, 厚實冷軋鋼板及不銹鋼珠制造而成。

我們對ULTIO系列進行了產能投資, 能夠完全顛覆舊有重型冷拉鋼的制造方式，并且架設了庫存計劃, 進而將這系列導軌以更高質量且更具競爭力的價格在市場呈現。

本導軌能夠延展閉合長度的150%, 使抽屜能夠完全離開柜體/結構, 讓人員可以輕易觸碰到抽屜尾端。導軌本身材質為S45C冷拉鋼, 珠軌配有些微預壓, 表面為工業電鍍鋅。

鋼材的質量對于珠軌的精準度至關重要。若追求更高的滑移質量, 通常會跟成本極高的軌道硬化技術相關。

鋼珠及珠槽皆由不銹鋼304材質制成以增強導軌的抗腐蝕能力。導軌長600mm在延展時的載重能力為250kg/對, 高過在歐洲的類似規格導軌。ULTIO全系列導軌皆可直接替換歐洲其他廠家制造的相似款式, 優勢為更高質量且價格更具競爭力。7040每公尺重9.5kg。

適合應用在ATM, 消防車幫浦收納, 機械設備, 軍用發電機...等等。

ULTIO 7040被間隔1000mm并測試到10,000循環。在550mm長, 全展時的安全工作負荷為255kg, 變形量為24mm。此四節式150%超延展導軌在滿載時變形量為閉合長度的4%, 未滿載狀況變形量大幅縮小。導軌在滿載時操作力小于5kg?；诟邚?qiáng)度的結構體與材質, 在測試進行期間, 導軌無任何橫向偏移, 珠軌也無任何損傷。

本導軌的關鍵尺寸為庫存品, 可快速發貨。大量采購請容許8周生產時間, 或咨詢業務最快交期。


產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (kg)

4005.7040 .0300300mm450mm150kg
4005.7040 .0350350mm525mm184kg
4005.7040 .0400400mm600mm212kg
4005.7040 .0450450mm675mm224kg
4005.7040 .0500500mm750mm232kg
4005.7040 .0550550mm825mm240kg
4005.7040 .0600600mm900mm250kg
4005.7040 .0650650mm975mm235kg
4005.7040 .0700700mm1050mm220kg
4005.7040 .0750750mm1125mm200kg
4005.7040 .0800800mm1200mm180kg
4005.7040 .0850850mm1275mm160kg
4005.7040 .0900900mm1350mm140kg
4005.7040 .0950950mm1425mm120kg
4005.7040 .10001000mm1500mm100kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

型錄＆主要產品資訊

4005.7040 2D -

Ultio產品宣傳冊 -

7040 length 300mm- 3D STEP FILE -
4005.7040.0300

7040 length 350mm- 3D STEP FILE -
4005.7040.0350

7040 length 400mm- 3D STEP FILE -
4005.7040.0400

7040 length 450mm- 3D STEP FILE -
4005.7040.0450

7040 length 500mm- 3D STEP FILE -
4005.7040.0500

7040 length 550mm- 3D STEP FILE -
4005.7040.0550

7040 length 600mm- 3D STEP FILE -
4005.7040.0600

7040 length 650mm- 3D STEP FILE -
4005.7040.0650

7040 length 700mm- 3D STEP FILE -
4005.7040.0700

7040 length 750mm- 3D STEP FILE -
4005.7040.0750

7040 length 800mm- 3D STEP FILE -
4005.7040.0800

7040 length 850mm- 3D STEP FILE -
4005.7040.0850

7040 length 900mm- 3D STEP FILE -
4005.7040.0900

7040 length 950mm- 3D STEP FILE -
4005.7040.0950

7040 length 1000mm- 3D STEP FILE -
4005.7040.1000

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠?yàn)椴煌脑O(shè)計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

軌道產業


從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。


蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。 同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。


餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠?yàn)槟ㄗh合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列 滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

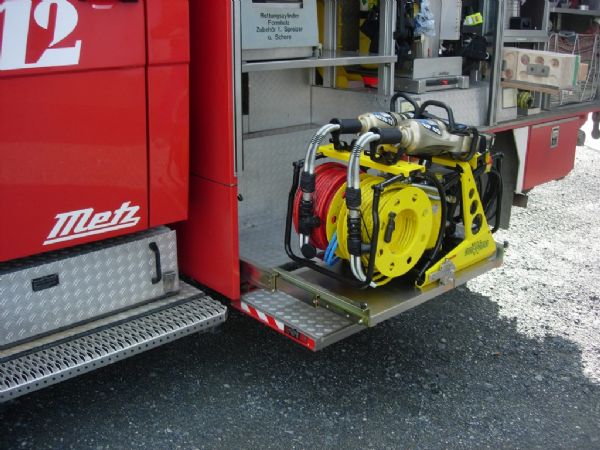

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
