4005.CONBLX (129-227kg) Container Blue (Pair)

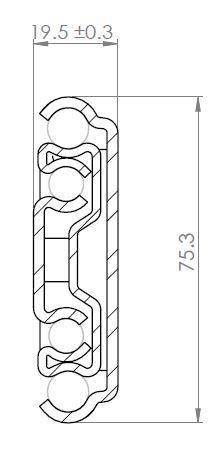

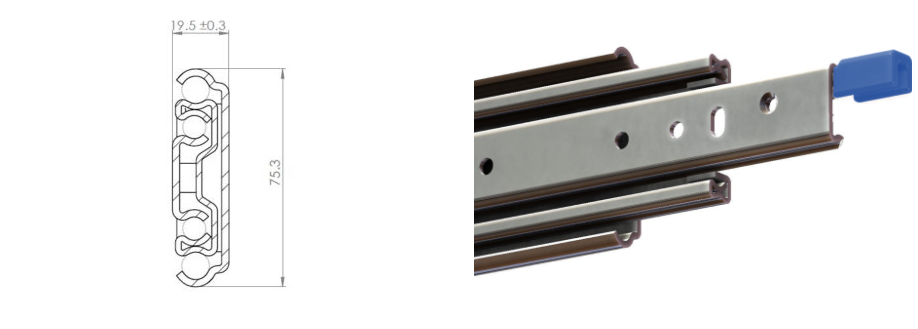

| 安裝間隙: | 19.5mm |
| 高度: | 75.3mm |
| 閉合長度: | 457-1219mm |
| 延展長度: | 457-1219mm |
| 最大載重: | 129-227 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | Stainless Steel 304 |
| 抗震動性: | 5 |
CONBLX不銹鋼帶鎖滑軌被研發于運用在需要強調高防腐蝕性能的救急和商用車輛, 因此需用不銹鋼才能勝任。

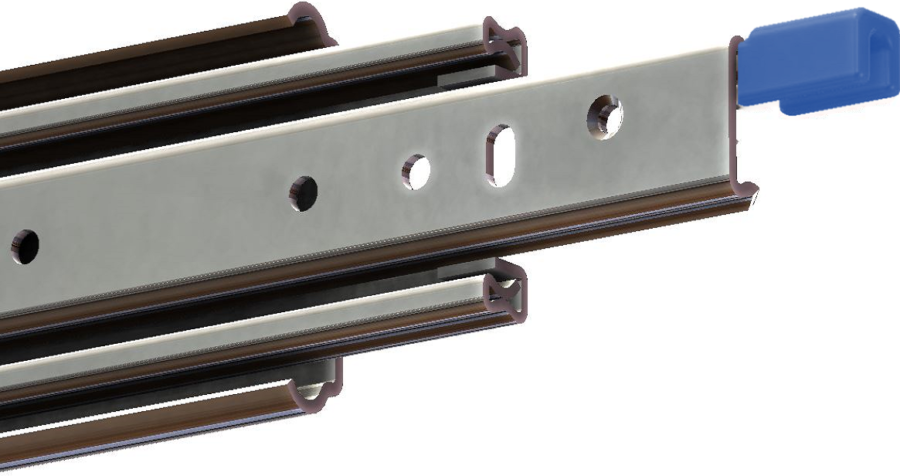

本款滑軌前頭配有醒目的藍色把手以解鎖閉合及開啟狀態的抽屜。滑軌結構為冷軋成型, 滑軌內部多半中空, 滑軌本身容易附加鎖件, 重量較冷抽鋼輕, 全展時最高能承載227KG重量。顯示尺寸皆為滑軌本體, 若需計算包含把手的滑軌總長, 需加上28mm把手長。
本款滑軌被廣泛運用在能自鎖, 強調抗腐蝕性能但需節省預算的抽屜。因為便于安裝和價格考量, 最常被應用在UTE卡車。滑軌被測試到50,000循環。 本滑軌重量輕, 在508mm (20")長單支重2.5kg。. 內部結構帶鎖, 因此并不需要花費多余時間安裝抽屜鎖。 CONBLX和CONRED孔位不同, 不能直接替換。
本款滑軌內外板帶有系統孔來彈性配合柜體安裝孔位?；壍陌惭b孔位, 長度及載重皆標注在型錄中。 滑軌本身, 鋼珠和鎖件皆由不銹鋼304材質制成。 把手表面, 珠條和緩沖檔塊由尼龍制成。顯示的尺寸皆有庫存, 能涵蓋常見抽屜尺寸。我們目標在收到訂單當天出貨至全球各地。
載重及價錢皆是成"對"計算。載重能力為滑軌安裝在受力主軸之下計算(非平躺安裝)。如應用牽涉到震動與沖擊環境, 我們建議采用實心結構的Professional系列 - 不銹鋼316L導軌。
CONBLX為庫存品, 能快速發貨。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4005.CONBLX.018 | 457mm | 457mm | 227kg |
| 4005.CONBLX.020 | 508mm | 508mm | 227kg |
| 4005.CONBLX.022 | 559mm | 559mm | 220kg |
| 4005.CONBLX.024 | 610mm | 610mm | 213kg |
| 4005.CONBLX.026 | 660mm | 660mm | 206kg |
| 4005.CONBLX.028 | 711mm | 711mm | 199kg |
| 4005.CONBLX.030 | 762mm | 762mm | 192kg |
| 4005.CONBLX.036 | 914mm | 914mm | 171kg |
| 4005.CONBLX.048 | 1219mm | 1219mm | 129kg |
4005.CONBLX - 304mm - 3D STEP File
4005.CONBLX.012
4005.CONBLX - 356mm - 3D STEP File
4005.CONBLX.014
4005.CONBLX - 406mm - 3D STEP File
4005.CONBLX.016
4005.CONBLX - 457mm - 3D STEP File
4005.CONBLX.018
4005.CONBLX - 508mm - 3D STEP File
4005.CONBLX.020
4005.CONBLX - 559mm - 3D STEP File
4005.CONBLX.022
4005.CONBLX - 610mm - 3D STEP File
4005.CONBLX.024
4005.CONBLX - 660mm - 3D STEP File
4005.CONBLX.026
4005.CONBLX - 711mm - 3D STEP File
4005.CONBLX.028
4005.CONBLX - 762mm - 3D STEP File
4005.CONBLX.030
4005.CONBLX - 812mm - 3D STEP File
4005.CONBLX.032
4005.CONBLX - 864mm - 3D STEP File
4005.CONBLX.034
4005.CONBLX - 914mm - 3D STEP File
4005.CONBLX.036
4005.CONBLX - 965mm - 3D STEP File
4005.CONBLX.038
4005.CONBLX - 1016mm - 3D STEP File
4005.CONBLX.040
4005.CONBLX - 1067mm - 3D STEP File
4005.CONBLX.042
4005.CONBLX - 1117mm - 3D STEP File
4005.CONBLX.044
4005.CONBLX - 1168mm - 3D STEP File
4005.CONBLX.046
4005.CONBLX - 1219mm - 3D STEP File
4005.CONBLX.048
4005.CONBLX - 1270mm - 3D STEP File
4005.CONBLX.050
4005.CONBLX - 1321mm - 3D STEP File
4005.CONBLX.052
4005.CONBLX - 1374mm - 3D STEP File
4005.CONBLX.054
4005.CONBLX - 1422mm - 3D STEP File
4005.CONBLX.056
4005.CONBLX - 1473mm - 3D STEP File
4005.CONBLX.058
4005.CONBLX - 1524mm - 3D STEP File
4005.CONBLX.060
DWG Files - 4005.CONBLX - DWG FILE -
4005.CONBLX-2D-DWG-File
