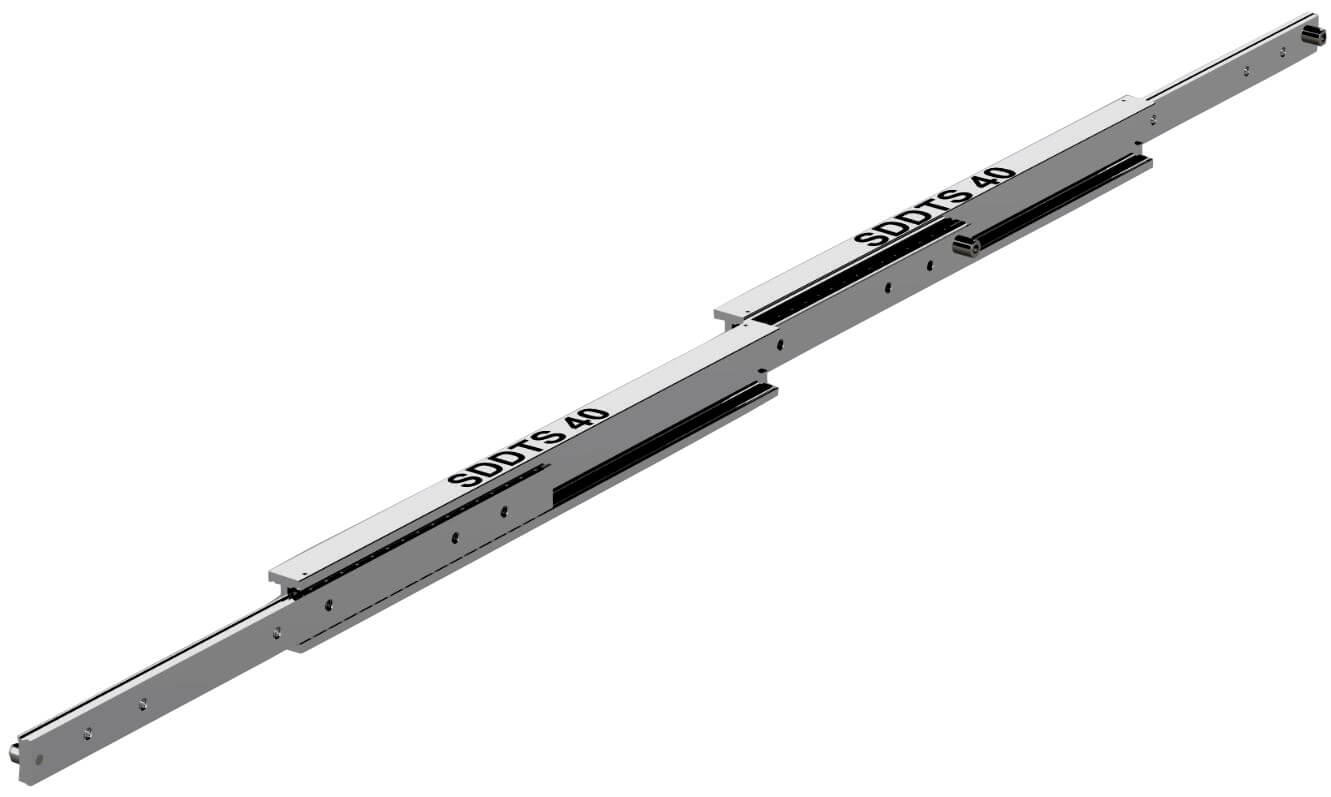

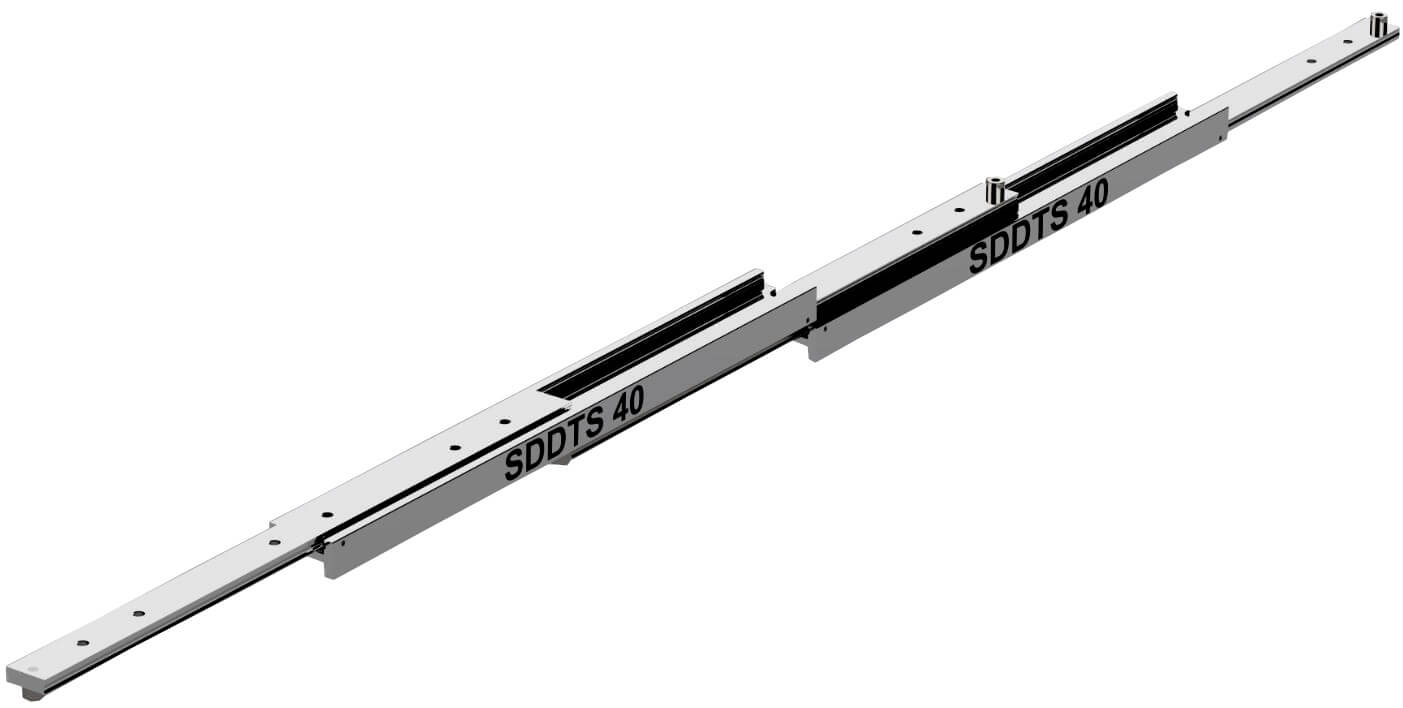

4015.SDDTS040 (48-96kg)

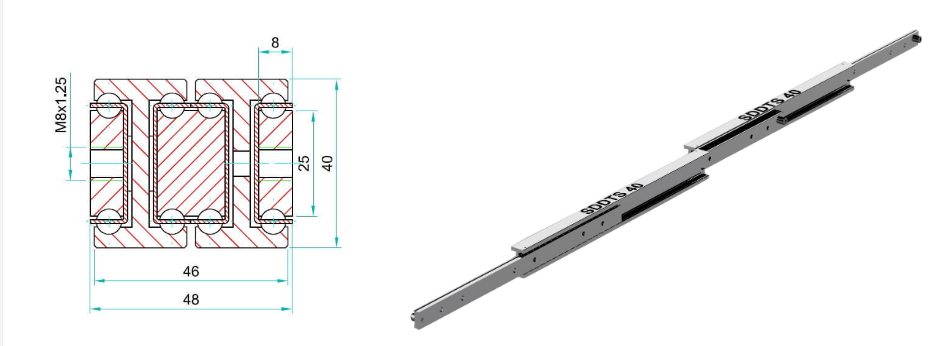

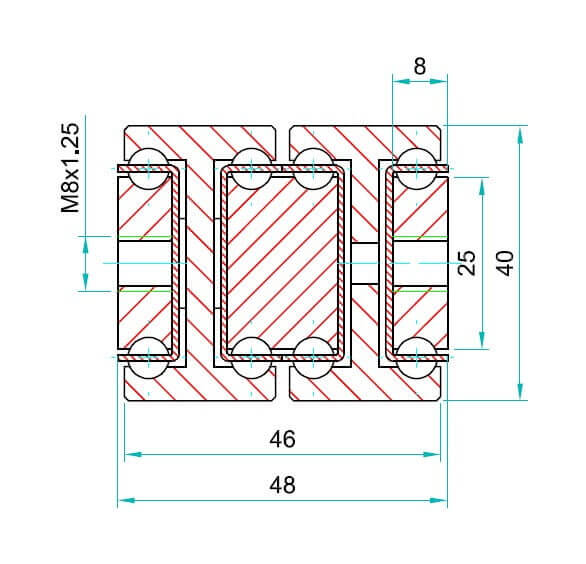

| 安裝間隙: | 48mm |
| 高度: | 40mm |
| 閉合長度: | 200-1200mm |
| 延展長度: | 400-2400mm |
| 最大載重: | 48-96 kg/pair |
| 滑軌節數: | 5 |
| 延展程度: | Over |
| 材質: | Stainless Steel 316L |
| 抗震動性: | 8 |
SDDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。導軌由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。

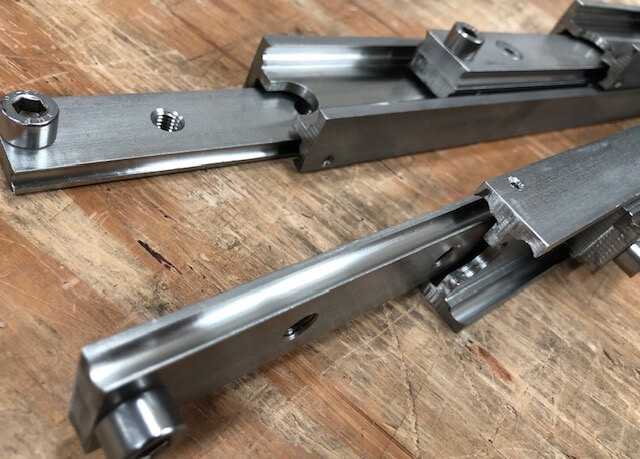

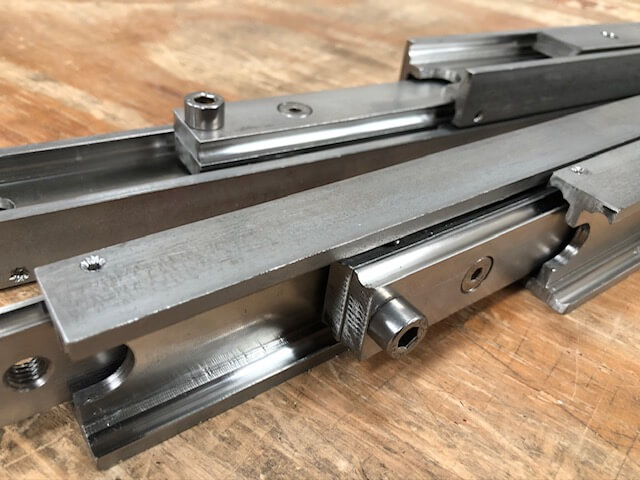

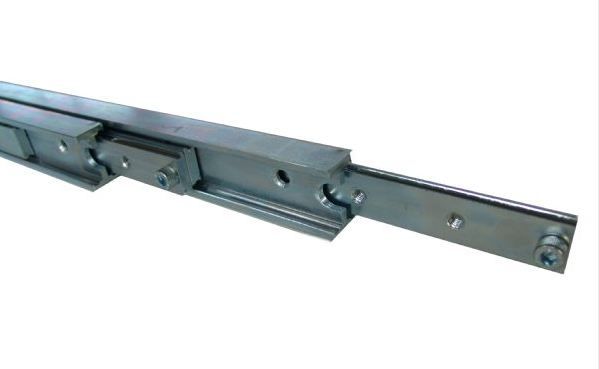

SDDTS-40導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到84kg。由五節不銹鋼制成, 并裝配珠槽及鋼珠, 具備相當好的抗震抗沖擊性能, 因此適合安裝于軍用及海上應用。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。
受惠于工字梁結構的高強度, 本款導軌采用在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。與許多其他由冷軋C型鋼制成的導軌不同。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SDDTS-40導軌每公尺重11.32kg。
請容許4-5周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.SDDTS040.0200 | 200mm | 400mm | 78kg |
| 4015.SDDTS040.0250 | 250mm | 500mm | 83kg |
| 4015.SDDTS040.0300 | 300mm | 600mm | 87kg |
| 4015.SDDTS040.0350 | 350mm | 700mm | 91kg |
| 4015.SDDTS040.0400 | 400mm | 800mm | 96kg |
| 4015.SDDTS040.0450 | 450mm | 900mm | 93kg |
| 4015.SDDTS040.0500 | 500mm | 1000mm | 90kg |
| 4015.SDDTS040.0550 | 550mm | 1100mm | 87kg |
| 4015.SDDTS040.0600 | 600mm | 1200mm | 84kg |
| 4015.SDDTS040.0650 | 650mm | 1300mm | 81kg |
| 4015.SDDTS040.0700 | 700mm | 1400mm | 78kg |
| 4015.SDDTS040.0750 | 750mm | 1500mm | 75kg |
| 4015.SDDTS040.0800 | 800mm | 1600mm | 72kg |
| 4015.SDDTS040.0850 | 850mm | 1700mm | 69kg |
| 4015.SDDTS040.0900 | 900mm | 1800mm | 66kg |
| 4015.SDDTS040.0950 | 950mm | 1900mm | 63kg |
| 4015.SDDTS040.1000 | 1000mm | 2000mm | 60kg |
| 4015.SDDTS040.1050 | 1050mm | 2100mm | 57kg |
| 4015.SDDTS040.1100 | 1100mm | 2200mm | 54kg |
| 4015.SDDTS040.1150 | 1150mm | 2300mm | 51kg |
| 4015.SDDTS040.1200 | 1200mm | 2400mm | 48kg |
